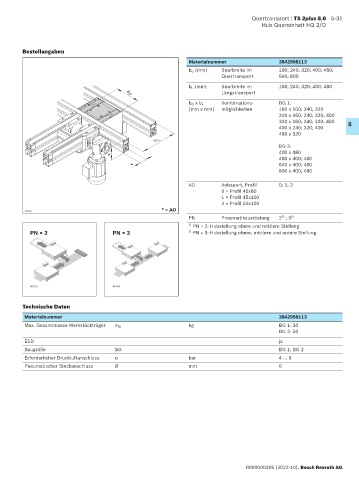

Page 373 - TS2plus_8

Quertransport | TS 2plus 8.0 5-31
Hub-Quereinheit HQ 2/O

Bestellangaben
Materialnummer 3842998113
b Q (mm) Spurbreite im 160; 240; 320; 400; 480;
Quertransport 640; 800
b L (mm) Spurbreite im 160; 240; 320; 400; 480
Längstransport
b Q
Kombinations- BG 1:
b Q x b L
(mm x mm) möglichkeiten 160 x 160; 240; 320
240 x 160; 240; 320; 400
320 x 160; 240; 320; 400 5
400 x 240; 320; 400
480 x 320
b L
BG 2:
400 x 480
*
480 x 400; 480
* 640 x 400; 480
800 x 400; 480

AO Anbauort, Profil 0; 1; 2
0 = Profil 45x80
1 = Profil 45x100
2 = Profil 50x100
* = AO
21631
PN Pneumatikausrüstung 2 ; 3
2)
1)
1) PN = 2: Hubstellung obere und mittlere Stellung
PN = 2 PN = 3 2) PN = 3: Hubstellung obere, mittlere und untere Stellung

40793 40794

Technische Daten

Materialnummer 3842998113
Max. Gesamtmasse Werkstückträger m G kg BG 1: 30
BG 2: 50
ESD ja
Baugröße BG BG 1; BG 2
Erforderlicher Druckluftanschluss p bar 4 ... 6
Pneumatischer Steckanschluss Ø mm 6

R999000395 (2022-10), Bosch Rexroth AG
