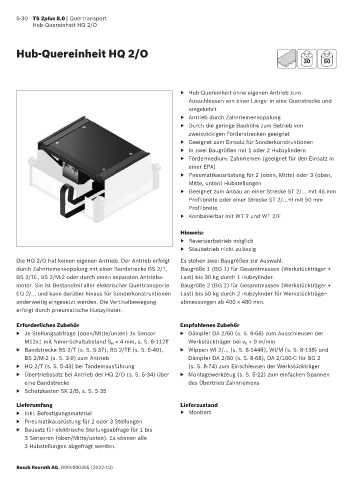

5-30 TS 2plus 8.0 | Quertransport
Hub-Quereinheit HQ 2/O

Hub-Quereinheit HQ 2/O

30 50

▶ Hub-Quereinheit ohne eigenen Antrieb zum
Ausschleusen von einer Längs- in eine Querstrecke und
umgekehrt
▶ Antrieb durch Zahnriemenkopplung
▶ Durch die geringe Bauhöhe zum Betrieb von
zweistöckigen Förderstrecken geeignet
▶ Geeignet zum Einsatz für Sonderkonstruktionen
▶ In zwei Baugrößen mit 1 oder 2 Hubzylindern
▶ Fördermedium: Zahnriemen (geeignet für den Einsatz in
einer EPA)
▶ Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben,
Mitte, unten) Hubstellungen
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit WT 2 und WT 2/F

Hinweis:
▶ Reversierbetrieb möglich
▶ Staubetrieb nicht zulässig
Die HQ 2/O hat keinen eigenen Antrieb. Der Antrieb erfolgt Es stehen zwei Baugrößen zur Auswahl:
durch Zahnriemenkopplung mit einer Bandstrecke BS 2/T, Baugröße 1 (BG 1) für Gesamtmassen (Werkstückträger +
BS 2/TE, BS 2/M-2 oder durch einen separaten Antriebs- Last) bis 30 kg durch 1 Hubzylinder.
motor. Sie ist Bestandteil aller elektrischer Quertransporte Baugröße 2 (BG 2) für Gesamtmassen (Werkstückträger +
EQ 2/… und kann darüber hinaus für Sonderkonstruktionen Last) bis 50 kg durch 2 Hubzylinder für Werkstückträger-
anderweitig eingesetzt werden. Die Vertikalbewegung abmessungen ab 400 x 480 mm.
erfolgt durch pneumatische Hubzylinder.

Erforderliches Zubehör Empfohlenes Zubehör
▶ Je Stellungsabfrage (oben/Mitte/unten) 1x Sensor ▶ Dämpfer DA 2/60 (s. S. 8-68) zum Ausschleusen der
M12x1 mit Nenn-Schaltabstand S N = 4 mm, s. S. 8-112ff Werkstückträger bei v N > 9 m/min
▶ Bandstrecke BS 2/T (s. S. 5-37), BS 2/TE (s. S. 5-40), ▶ Wippen WI 2/… (s. S. 8-144ff), WI/M (s. S. 8-138) und
BS 2/M-2 (s. S. 3-9) zum Antrieb Dämpfer DA 2/60 (s. S. 8-68), DA 2/100-C für BG 2
▶ HQ 2/T (s. S. 5-43) bei Tandemausführung (s. S. 8-74) zum Einschleusen der Werkstückträger
▶ Übertriebssatz bei Antrieb der HQ 2/O (s. S. 5-34) über ▶ Montagewerkzeug (s. S. 5-22) zum einfachen Spannen
eine Bandstrecke des Übertrieb-Zahnriemens
▶ Schutzkasten SK 2/B, s. S. 5-35

Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Montiert
▶ Pneumatikausrüstung für 2 oder 3 Stellungen
▶ Bausatz für elektrische Stellungsabfrage für 1 bis
3 Sensoren (oben/Mitte/unten). Es können alle
3 Hubstellungen abgefragt werden.

Bosch Rexroth AG, R999000395 (2022-10)
