5-34 TS 2plus 8.0 | Quertransport

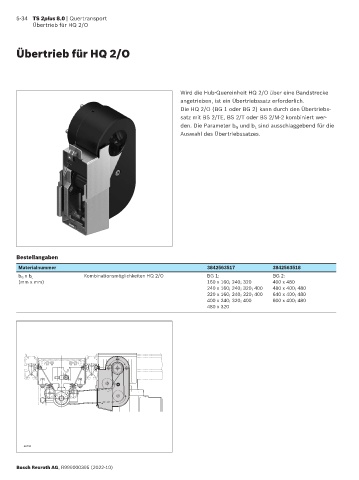

Übertrieb für HQ 2/O

Übertrieb für HQ 2/O

Wird die Hub-Quereinheit HQ 2/O über eine Bandstrecke
angetrieben, ist ein Übertriebssatz erforderlich.
Die HQ 2/O (BG 1 oder BG 2) kann durch den Übertriebs-
satz mit BS 2/TE, BS 2/T oder BS 2/M-2 kombiniert wer-
den. Die Parameter b Q und b L sind ausschlaggebend für die
Auswahl des Übertriebssatzes.

Bestellangaben

Materialnummer 3842563517 3842563518
Kombinations möglichkeiten HQ 2/O BG 1: BG 2:
b Q x b L
(mm x mm) 160 x 160; 240; 320 400 x 480
240 x 160; 240; 320; 400 480 x 400; 480
320 x 160; 240; 320; 400 640 x 400; 480
400 x 240; 320; 400 800 x 400; 480
480 x 320

40796
