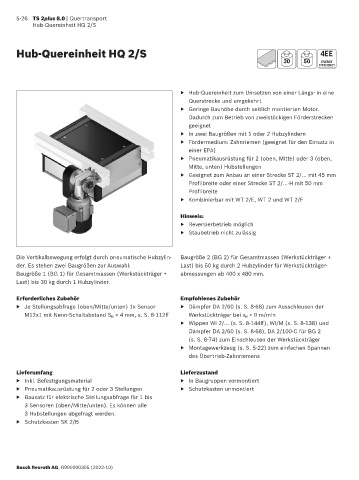

5-26 TS 2plus 8.0 | Quertransport
Hub-Quereinheit HQ 2/S
Hub-Quereinheit HQ 2/S
30 50
▶ Hub-Quereinheit zum Umsetzen von einer Längs- in eine
Querstrecke und umgekehrt
▶ Geringe Bauhöhe durch seitlich montierten Motor.
Dadurch zum Betrieb von zweistöckigen Förderstrecken
geeignet
▶ In zwei Baugrößen mit 1 oder 2 Hubzylindern
▶ Fördermedium: Zahnriemen (geeignet für den Einsatz in
einer EPA)
▶ Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben,
Mitte, unten) Hubstellungen
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit WT 2/E, WT 2 und WT 2/F
Hinweis:
▶ Reversierbetrieb möglich
▶ Staubetrieb nicht zulässig
Die Vertikalbewegung erfolgt durch pneumatische Hubzylin- Baugröße 2 (BG 2) für Gesamtmassen (Werkstückträger +
der. Es stehen zwei Baugrößen zur Auswahl: Last) bis 50 kg durch 2 Hubzylinder für Werkstückträger-
Baugröße 1 (BG 1) für Gesamtmassen (Werkstückträger + abmessungen ab 400 x 480 mm.
Last) bis 30 kg durch 1 Hubzylinder.
Erforderliches Zubehör Empfohlenes Zubehör
▶ Je Stellungsabfrage (oben/Mitte/unten) 1x Sensor ▶ Dämpfer DA 2/60 (s. S. 8-68) zum Ausschleusen der
M12x1 mit Nenn-Schaltabstand S N = 4 mm, s. S. 8-112ff Werkstückträger bei v N > 9 m/min
▶ Wippen WI 2/… (s. S. 8-144ff), WI/M (s. S. 8-138) und
Dämpfer DA 2/60 (s. S. 8-68), DA 2/100-C für BG 2
(s. S. 8-74) zum Einschleusen der Werkstückträger
▶ Montagewerkzeug (s. S. 5-22) zum einfachen Spannen
des Übertrieb-Zahnriemens
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ In Baugruppen vormontiert
▶ Pneumatikausrüstung für 2 oder 3 Stellungen ▶ Schutzkasten unmontiert
▶ Bausatz für elektrische Stellungsabfrage für 1 bis
3 Sensoren (oben/Mitte/unten). Es können alle
3 Hubstellungen abgefragt werden.
▶ Schutzkasten SK 2/B
Bosch Rexroth AG, R999000395 (2022-10)
