Quertransport | TS 2plus 8.0 5-27

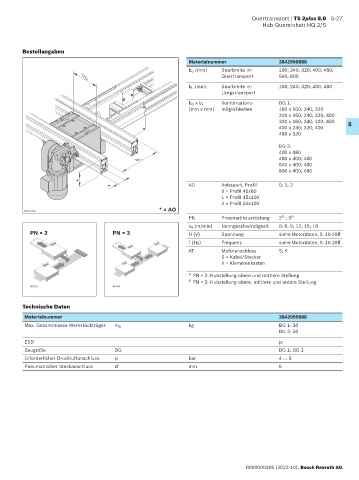

Hub-Quereinheit HQ 2/S

Bestellangaben
Materialnummer 3842999888
b Q (mm) Spurbreite im 160; 240; 320; 400; 480;
Quertransport 640; 800
b Q
b L (mm) Spurbreite im 160; 240; 320; 400; 480
Längstransport
Kombinations- BG 1:
b Q x b L
(mm x mm) möglichkeiten 160 x 160; 240; 320
240 x 160; 240; 320; 400
320 x 160; 240; 320; 400 5
400 x 240; 320; 400
480 x 320

BG 2:
400 x 480
b L 480 x 400; 480
640 x 400; 480
800 x 400; 480
*
* AO Anbauort, Profil 0; 1; 2
0 = Profil 45x80
1 = Profil 45x100
2 = Profil 50x100
* = AO
00012789
PN Pneumatikausrüstung 2 ; 3 2)
1)
v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18
PN = 2 PN = 3 U (V) Spannung siehe Motordaten, S. 10-29ff
f (Hz) Frequenz siehe Motordaten, S. 10-29ff
AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten
1) PN = 2: Hubstellung obere und mittlere Stellung
2) PN = 3: Hubstellung obere, mittlere und untere Stellung
40793 40794

Technische Daten

Materialnummer 3842999888
Max. Gesamtmasse Werkstückträger m G kg BG 1: 30
BG 2: 50
ESD ja
Baugröße BG BG 1; BG 2
Erforderlicher Druckluftanschluss p bar 4 ... 6
Pneumatischer Steckanschluss Ø mm 6

R999000395 (2022-10), Bosch Rexroth AG
