5-32 TS 2plus 8.0 | Quertransport
Hub-Quereinheit HQ 2/O

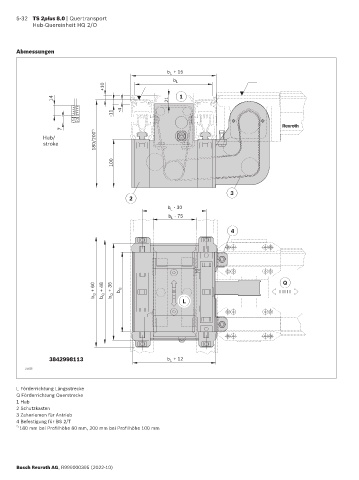

Abmessungen

b + 15
L
b L
+10

14 21 1

-11 -4

7
Hub/
stroke 180/200 *)

100

3
2
b - 30
L
b - 75
L
4

b Q + 60 b Q + 48 b Q + 36 b Q Q

L

3842998113 b + 12
L
21625

L Förderrichtung Längsstrecke
Q Förderrichtung Querstrecke
1 Hub
2 Schutzkasten
3 Zahnriemen für Antrieb
4 Befestigung für BS 2/T
*) 180 mm bei Profilhöhe 80 mm, 200 mm bei Profilhöhe 100 mm

Bosch Rexroth AG, R999000395 (2022-10)
