Quertransport | TS 2plus 8.0 5-33
Hub-Quereinheit HQ 2/O

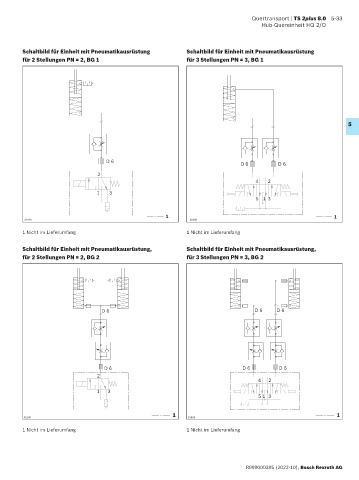

Schaltbild für Einheit mit Pneumatikausrüstung Schaltbild für Einheit mit Pneumatikausrüstung
für 2 Stellungen PN = 2, BG 1 für 3 Stellungen PN = 3, BG 1

5

D 6
D 6 D 6
2
4 2
1 3
5 1 3

1 1
30110 30109
1 Nicht im Lieferumfang 1 Nicht im Lieferumfang

Schaltbild für Einheit mit Pneumatikausrüstung, Schaltbild für Einheit mit Pneumatikausrüstung,
für 2 Stellungen PN = 2, BG 2 für 3 Stellungen PN = 3, BG 2

PN = 2 PN = 3

D 6 D 6 D 6

D 6 D 6 D 6
2
4 2
1 3
5 13

1 1
31536 31535
1 Nicht im Lieferumfang 1 Nicht im Lieferumfang

R999000395 (2022-10), Bosch Rexroth AG
