5-28 TS 2plus 8.0 | Quertransport

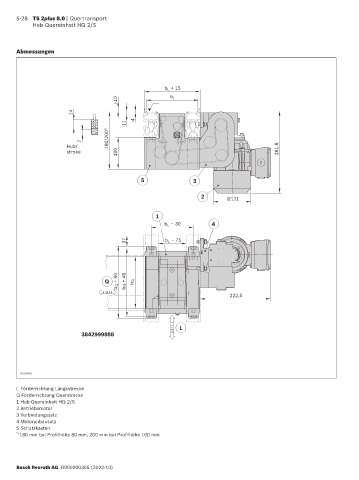

Hub-Quereinheit HQ 2/S

Abmessungen

b + 15
L
b L
+10
14
-11 -4
180/200 *)

7
Hub/
stroke 100 281,8

5 3

2 Ø121

1
b – 30 4
L
37 b – 75
L

b Q + 60 bQ + 48 b Q
Q

222,5

L
3842999888

00116035

00116035

L Förderrichtung Längsstrecke
Q Förderrichtung Querstrecke
1 Hub-Quereinheit HQ 2/S
2 Antriebsmotor
3 Verbindungssatz
4 Motoranbausatz
5 Schutzkasten
*) 180 mm bei Profilhöhe 80 mm, 200 mm bei Profilhöhe 100 mm
