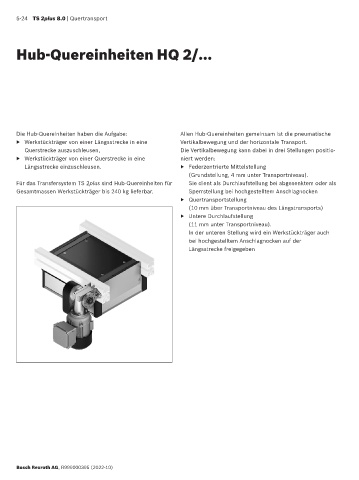

5-24 TS 2plus 8.0 | Quertransport
Hub-Quereinheiten HQ 2/…
Die Hub-Quereinheiten haben die Aufgabe: Allen Hub-Quereinheiten gemeinsam ist die pneumatische
▶ Werkstückträger von einer Längsstrecke in eine Vertikalbewe gung und der horizontale Transport.
Querstrecke auszuschleusen, Die Vertikalbewegung kann dabei in drei Stellungen positio-
▶ Werkstückträger von einer Querstrecke in eine niert werden:
Längsstrecke einzuschleusen. ▶ Federzentrierte Mittelstellung
(Grundstellung, 4 mm unter Transportniveau).
Für das Transfersystem TS 2plus sind Hub-Quereinheiten für Sie dient als Durchlaufstellung bei abgesenktem oder als
Gesamtmassen Werkstückträger bis 240 kg lieferbar. Sperrstellung bei hochgestelltem Anschlagnocken
▶ Quertransportstellung
(10 mm über Transportniveau des Längstransports)
▶ Untere Durchlaufstellung
(11 mm unter Transportniveau).
In der unteren Stellung wird ein Werkstückträger auch
bei hoch gestelltem Anschlagnocken auf der
Längsstrecke freigegeben
