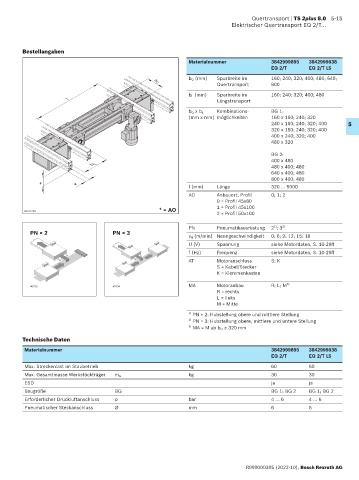

Page 357 - TS2plus_8

Quertransport | TS 2plus 8.0 5-15
Elektrischer Quertransport EQ 2/T...

Bestellangaben
Materialnummer 3842999895 3842999038
EQ 2/T EQ 2/T LS

b Q (mm) Spurbreite im 160; 240; 320; 400; 480; 640;
Quertransport 800
b Q
b L (mm) Spurbreite im 160; 240; 320; 400; 480
l
Längstransport
b Q x b L Kombinations- BG 1:
(mm x mm) möglichkeiten 160 x 160; 240; 320
240 x 160; 240; 320; 400 5
320 x 160; 240; 320; 400
400 x 240; 320; 400
480 x 320
BG 2:
400 x 480
b L 480 x 400; 480
640 x 400; 480
800 x 400; 480
* l (mm) Länge 320 ... 6000
*
AO Anbauort, Profil 0; 1; 2
0 = Profil 45x80
* = AO 1 = Profil 45x100
2 = Profil 50x100
00012788
1)
PN Pneumatikausrüstung 2 ; 3 2)
PN = 2 PN = 3
v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18
U (V) Spannung siehe Motordaten, S. 10-29ff
f (Hz) Frequenz siehe Motordaten, S. 10-29ff
AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten
MA Motoranbau R; L; M 3)
40793 40794
R = rechts
L = links
M = Mitte
1) PN = 2: Hubstellung obere und mittlere Stellung
2) PN = 3: Hubstellung obere, mittlere und untere Stellung
3) MA = M ab b Q ≧ 320 mm
Technische Daten

Materialnummer 3842999895 3842999038
EQ 2/T EQ 2/T LS
Max. Streckenlast im Staubetrieb kg 60 60
Max. Gesamtmasse Werkstückträger m G kg 30 30
ESD ja ja
Baugröße BG BG 1; BG 2 BG 1; BG 2
Erforderlicher Druckluftanschluss p bar 4 ... 6 4 ... 6
Pneumatischer Steckanschluss Ø mm 6 6
