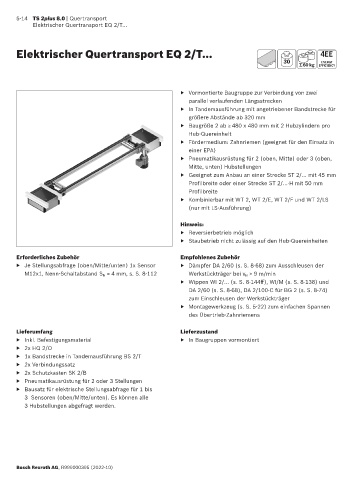

5-14 TS 2plus 8.0 | Quertransport
Elektrischer Quertransport EQ 2/T...
Elektrischer Quertransport EQ 2/T...
30
60 kg
▶ Vormontierte Baugruppe zur Verbindung von zwei
parallel verlaufenden Längsstrecken
▶ In Tandemausführung mit angetriebener Bandstrecke für
größere Abstände ab 320 mm
▶ Baugröße 2 ab ≥ 480 x 480 mm mit 2 Hubzylindern pro
Hub-Quereinheit
▶ Fördermedium: Zahnriemen (geeignet für den Einsatz in
einer EPA)
▶ Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben,
Mitte, unten) Hubstellungen
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit WT 2, WT 2/E, WT 2/F und WT 2/LS
(nur mit LS-Ausführung)
Hinweis:
▶ Reversierbetrieb möglich
▶ Staubetrieb nicht zulässig auf den Hub-Quereinheiten
Erforderliches Zubehör Empfohlenes Zubehör
▶ Je Stellungsabfrage (oben/Mitte/unten) 1x Sensor ▶ Dämpfer DA 2/60 (s. S. 8-68) zum Ausschleusen der
M12x1, Nenn-Schaltabstand S N = 4 mm, s. S. 8-112 Werkstückträger bei v N > 9 m/min
▶ Wippen WI 2/… (s. S. 8-144ff), WI/M (s. S. 8-138) und
DA 2/60 (s. S. 8-68), DA 2/100-C für BG 2 (s. S. 8-74)
zum Einschleusen der Werkstückträger
▶ Montagewerkzeug (s. S. 5-22) zum einfachen Spannen
des Übertrieb-Zahnriemens
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ In Baugruppen vormontiert
▶ 2x HQ 2/O
▶ 1x Bandstrecke in Tandemausführung BS 2/T
▶ 2x Verbindungssatz
▶ 2x Schutzkasten SK 2/B
▶ Pneumatikausrüstung für 2 oder 3 Stellungen
▶ Bausatz für elektrische Stellungsabfrage für 1 bis
3 Sensoren (oben/Mitte/unten). Es können alle
3 Hubstellungen abgefragt werden.
Bosch Rexroth AG, R999000395 (2022-10)
