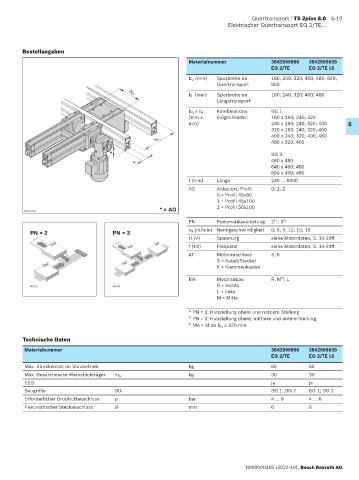

Quertransport | TS 2plus 8.0 5-19
Elektrischer Quertransport EQ 2/TE...

Bestellangaben
Materialnummer 3842999896 3842999039
EQ 2/TE EQ 2/TE LS

b Q (mm) Spurbreite im 160; 240; 320; 400; 480; 640;
Quertransport 800
b L (mm) Spurbreite im 160; 240; 320; 400; 480
b Q
Längstransport
Kombinations- BG 1:
b Q x b L
(mm x möglichkeiten 160 x 160; 240; 320
mm) 240 x 160; 240; 320; 400 5
320 x 160; 240; 320; 400
400 x 240; 320; 400; 480
b L
480 x 320; 400
BG 2:
*
480 x 480
*
640 x 400; 480
800 x 400; 480
l (mm) Länge 240 ... 6000
AO Anbauort, Profil 0; 1; 2
0 = Profil 45x80
1 = Profil 45x100
* = AO 2 = Profil 50x100
00012796
1)
2)
PN Pneumatikausrüstung 2 ; 3
v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18
PN = 2 PN = 3
U (V) Spannung siehe Motordaten, S. 10-29ff
f (Hz) Frequenz siehe Motordaten, S. 10-29ff
AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten

3)
MA Motoranbau R; M ; L
R = rechts
40793 40794
L = links
M = Mitte
1) PN = 2: Hubstellung obere und mittlere Stellung
2) PN = 3: Hubstellung obere, mittlere und untere Stellung
3) MA = M ab b Q ≧ 320 mm

Technische Daten

Materialnummer 3842999896 3842999039
EQ 2/TE EQ 2/TE LS
Max. Streckenlast im Staubetrieb kg 60 60
Max. Gesamtmasse Werkstückträger m G kg 30 30
ESD ja ja
Baugröße BG BG 1; BG 2 BG 1; BG 2
Erforderlicher Druckluftanschluss p bar 4 ... 6 4 ... 6
Pneumatischer Steckanschluss Ø mm 6 6
