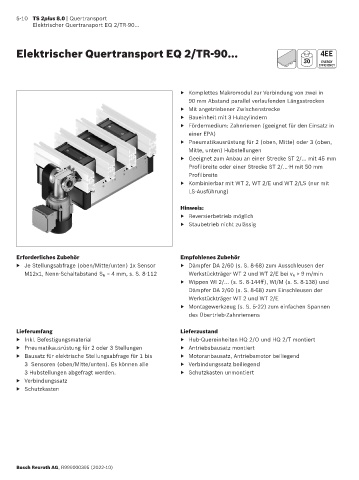

5-10 TS 2plus 8.0 | Quertransport
Elektrischer Quertransport EQ 2/TR-90...
Elektrischer Quertransport EQ 2/TR-90...
30
▶ Komplettes Makromodul zur Verbindung von zwei in
90 mm Abstand parallel verlaufenden Längsstrecken
▶ Mit angetriebener Zwischenstrecke
▶ Baueinheit mit 3 Hubzylindern
▶ Fördermedium: Zahnriemen (geeignet für den Einsatz in
einer EPA)
▶ Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben,
Mitte, unten) Hubstellungen
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit WT 2, WT 2/E und WT 2/LS (nur mit
LS-Ausführung)
Hinweis:
▶ Reversierbetrieb möglich
▶ Staubetrieb nicht zulässig
Erforderliches Zubehör Empfohlenes Zubehör
▶ Je Stellungsabfrage (oben/Mitte/unten) 1x Sensor ▶ Dämpfer DA 2/60 (s. S. 8-68) zum Ausschleusen der
M12x1, Nenn-Schaltabstand S N = 4 mm, s. S. 8-112 Werkstückträger WT 2 und WT 2/E bei v N > 9 m/min
▶ Wippen WI 2/… (s. S. 8-144ff), WI/M (s. S. 8-138) und
Dämpfer DA 2/60 (s. S. 8-68) zum Einschleusen der
Werkstückträger WT 2 und WT 2/E
▶ Montagewerkzeug (s. S. 5-22) zum einfachen Spannen
des Übertrieb-Zahnriemens
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Hub-Quereinheiten HQ 2/O und HQ 2/T montiert
▶ Pneumatikausrüstung für 2 oder 3 Stellungen ▶ Antriebsbausatz montiert
▶ Bausatz für elektrische Stellungsabfrage für 1 bis ▶ Motoranbausatz, Antriebsmotor beiliegend
3 Sensoren (oben/Mitte/unten). Es können alle ▶ Verbindungssatz beiliegend
3 Hubstellungen abgefragt werden. ▶ Schutzkasten unmontiert
▶ Verbindungssatz
▶ Schutzkasten
Bosch Rexroth AG, R999000395 (2022-10)
