5-20 TS 2plus 8.0 | Quertransport
Elektrischer Quertransport EQ 2/TE...

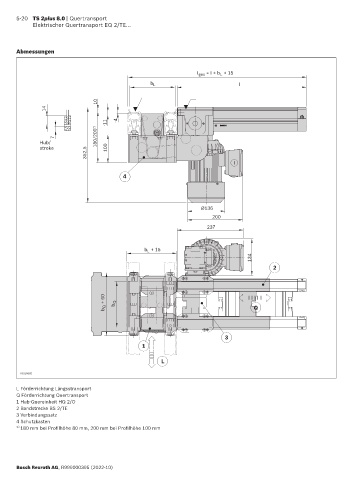

Abmessungen

I ges = I + b + 15
L
b L I

10
14

-11 -4

7 180/200 *)
Hub/
stroke 100
352,5

4

Ø136
200
237

b + 15
L
134
2

b Q + 60 b Q Q

3
1

L
00116082
00116082

L Förderrichtung Längsstransport
Q Förderrichtung Quertransport
1 Hub-Quereinheit HQ 2/O
2 Bandstrecke BS 2/TE
3 Verbindungssatz
4 Schutzkasten
* 180 mm bei Profilhöhe 80 mm, 200 mm bei Profilhöhe 100 mm
)
