5-12 TS 2plus 8.0 | Quertransport

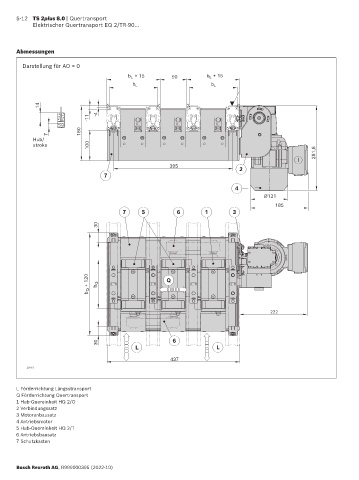

Elektrischer Quertransport EQ 2/TR-90...

Abmessungen

Darstellung für AO = 0
b + 15 90 b L + 15
L
b L b L

14

-11 -4
180
7
Hub/
stroke 100
281,8

395
2
7
4
Ø121
185
7 5 6 1 3

30

b Q + 120 b Q Q

222

30 6
L L

437
38767

L Förderrichtung Längsstransport
Q Förderrichtung Quertransport
1 Hub-Quereinheit HQ 2/O
2 Verbindungssatz
3 Motoranbausatz
4 Antriebsmotor
5 Hub-Quereinheit HQ 2/T
6 Antriebsbausatz
7 Schutzkasten

Bosch Rexroth AG, R999000395 (2022-10)
