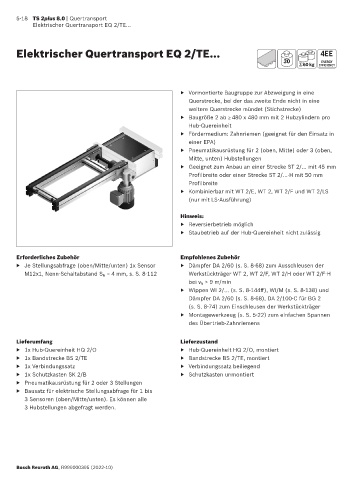

5-18 TS 2plus 8.0 | Quertransport
Elektrischer Quertransport EQ 2/TE...
Elektrischer Quertransport EQ 2/TE...
30
60 kg
▶ Vormontierte Baugruppe zur Abzweigung in eine
Querstrecke, bei der das zweite Ende nicht in eine
weitere Querstrecke mündet (Stichstrecke)
▶ Baugröße 2 ab ≥ 480 x 480 mm mit 2 Hubzylindern pro
Hub-Quereinheit
▶ Fördermedium: Zahnriemen (geeignet für den Einsatz in
einer EPA)
▶ Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben,
Mitte, unten) Hubstellungen
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit WT 2/E, WT 2, WT 2/F und WT 2/LS
(nur mit LS-Ausführung)
Hinweis:
▶ Reversierbetrieb möglich
▶ Staubetrieb auf der Hub-Quereinheit nicht zulässig
Erforderliches Zubehör Empfohlenes Zubehör
▶ Je Stellungsabfrage (oben/Mitte/unten) 1x Sensor ▶ Dämpfer DA 2/60 (s. S. 8-68) zum Ausschleusen der
M12x1, Nenn-Schaltabstand S N = 4 mm, s. S. 8-112 Werkstückträger WT 2, WT 2/F, WT 2/H oder WT 2/F-H
bei v N > 9 m/min
▶ Wippen WI 2/… (s. S. 8-144ff), WI/M (s. S. 8-138) und
Dämpfer DA 2/60 (s. S. 8-68), DA 2/100-C für BG 2
(s. S. 8-74) zum Einschleusen der Werkstückträger
▶ Montagewerkzeug (s. S. 5-22) zum einfachen Spannen
des Übertrieb-Zahnriemens
Lieferumfang Lieferzustand
▶ 1x Hub-Quereinheit HQ 2/O ▶ Hub-Quereinheit HQ 2/O, montiert
▶ 1x Bandstrecke BS 2/TE ▶ Bandstrecke BS 2/TE, montiert
▶ 1x Verbindungssatz ▶ Verbindungssatz beiliegend
▶ 1x Schutzkasten SK 2/B ▶ Schutzkasten unmontiert
▶ Pneumatikausrüstung für 2 oder 3 Stellungen
▶ Bausatz für elektrische Stellungsabfrage für 1 bis
3 Sensoren (oben/Mitte/unten). Es können alle
3 Hubstellungen abgefragt werden.
Bosch Rexroth AG, R999000395 (2022-10)
