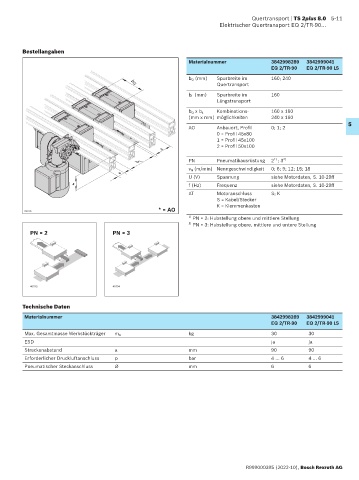

Quertransport | TS 2plus 8.0 5-11
Elektrischer Quertransport EQ 2/TR-90...

Bestellangaben
Materialnummer 3842998289 3842999041
EQ 2/TR-90 EQ 2/TR-90 LS

b Q (mm) Spurbreite im 160; 240
Quertransport
b Q
b L (mm) Spurbreite im 160
Längstransport
Kombinations- 160 x 160
b Q x b L
(mm x mm) möglichkeiten 240 x 160
5
AO Anbauort, Profil 0; 1; 2
0 = Profil 45x80
1 = Profil 45x100
2 = Profil 50x100
a
1)
b L PN Pneumatikausrüstung 2 ; 3 2)
v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18
*
U (V) Spannung siehe Motordaten, S. 10-29ff
f (Hz) Frequenz siehe Motordaten, S. 10-29ff
*
AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten
* = AO
28910
1) PN = 2: Hubstellung obere und mittlere Stellung
2) PN = 3: Hubstellung obere, mittlere und untere Stellung
PN = 2 PN = 3

40793 40794

Technische Daten

Materialnummer 3842998289 3842999041
EQ 2/TR-90 EQ 2/TR-90 LS
Max. Gesamtmasse Werkstückträger m G kg 30 30
ESD ja ja
Streckenabstand a mm 90 90
Erforderlicher Druckluftanschluss p bar 4 ... 6 4 ... 6
Pneumatischer Steckanschluss Ø mm 6 6

R999000395 (2022-10), Bosch Rexroth AG
