P. 350

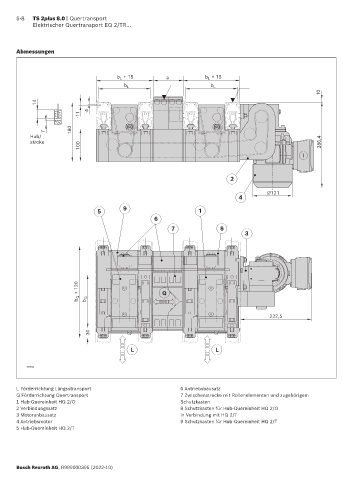

5-8   TS 2plus 8.0 | Quertransport
            Elektrischer Quertransport EQ 2/TR...




      Abmessungen



                                        b  + 15         a            b  + 15
                                         L
                                                                      L
                                          b L                          b
                                                                        L
                                                                                                           10
             14
                           -11  -4


                7        180
           Hub/
           stroke                                                                                          286,4
                           100




                                                                             2

                                                                                          Ø121
                                                                                4

                                 5        9                        1
                                                    6
                                                          7               8
                                                                                  3








                           b Q + 120  b Q              Q





                                                                                          222,5

                               30


                                            L                           L


          38766


      L Förderrichtung Längsstransport                       6 Antriebsbausatz
      Q Förderrichtung Quertransport                         7 Zwischenstrecke mit Rollenelementen und zugehörigem
      1 Hub-Quereinheit HQ 2/O                               Schutzkasten
      2 Verbindungssatz                                      8 Schutzkasten für Hub-Quereinheit HQ 2/O
      3 Motoranbausatz                                       in Verbindung mit HQ 2/T
      4 Antriebsmotor                                        9 Schutzkasten für Hub-Quereinheit HQ 2/T
      5 Hub-Quereinheit HQ 2/T






      Bosch Rexroth AG, R999000395 (2022-10)
