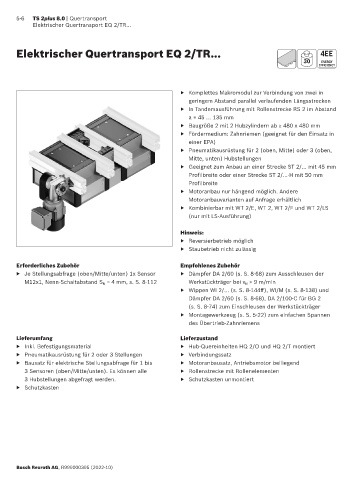

5-6   TS 2plus 8.0 | Quertransport
            Elektrischer Quertransport EQ 2/TR...



      Elektrischer Quertransport EQ 2/TR...

                                                                                                      30




                                                             ▶   Komplettes Makromodul zur Verbindung von zwei in
                                                                geringem Abstand parallel verlaufenden Längsstrecken
                                                             ▶   In Tandemausführung mit Rollenstrecke RS 2 im Abstand
                                                                a = 45 … 135 mm
                                                             ▶   Baugröße 2 mit 2 Hubzylindern ab ≥ 480 x 480 mm
                                                             ▶   Fördermedium: Zahnriemen (geeignet für den Einsatz in
                                                                einer EPA)
                                                             ▶   Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben,
                                                                Mitte, unten) Hubstellungen
                                                             ▶   Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
                                                                Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
                                                                Profilbreite
                                                             ▶   Motoranbau nur hängend möglich. Andere
                                                                Motoranbauvarianten auf Anfrage erhältlich
                                                             ▶   Kombinierbar mit WT 2/E, WT 2, WT 2/F und WT 2/LS
                                                                (nur mit LS-Ausführung)

                                                             Hinweis:
                                                             ▶   Reversierbetrieb möglich
                                                             ▶   Staubetrieb nicht zulässig

      Erforderliches Zubehör                                 Empfohlenes Zubehör
      ▶   Je Stellungsabfrage (oben/Mitte/unten) 1x Sensor   ▶   Dämpfer DA 2/60 (s. S. 8-68) zum Ausschleusen der
         M12x1, Nenn-Schaltabstand S N  = 4 mm, s. S. 8-112     Werkstückträger bei v N  > 9 m/min
                                                             ▶   Wippen WI 2/... (s. S. 8-144ff), WI/M (s. S. 8-138) und
                                                                Dämpfer DA 2/60 (s. S. 8-68), DA 2/100-C für BG 2
                                                                (s. S. 8-74) zum Einschleusen der Werkstückträger
                                                             ▶   Montagewerkzeug (s. S. 5-22) zum einfachen Spannen
                                                                des Übertrieb-Zahnriemens

      Lieferumfang                                           Lieferzustand
      ▶   Inkl. Befestigungsmaterial                         ▶   Hub-Quereinheiten HQ 2/O und HQ 2/T montiert
      ▶   Pneumatikausrüstung für 2 oder 3 Stellungen        ▶   Verbindungssatz
      ▶   Bausatz für elektrische Stellungsabfrage für 1 bis   ▶   Motoranbausatz, Antriebsmotor beiliegend
         3 Sensoren (oben/Mitte/unten). Es können alle       ▶   Rollenstrecke mit Rollenelementen
         3 Hubstellungen abgefragt werden.                   ▶   Schutzkasten unmontiert
      ▶   Schutzkasten















      Bosch Rexroth AG, R999000395 (2022-10)
