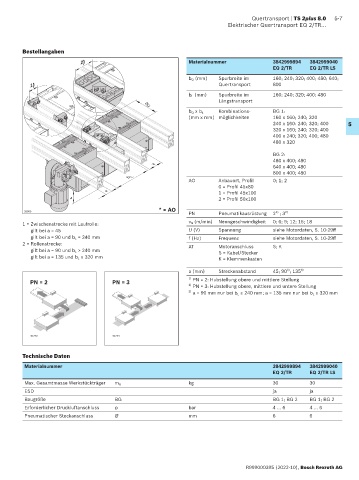

P. 349
Quertransport | TS 2plus 8.0 5-7
Elektrischer Quertransport EQ 2/TR...
Bestellangaben
2 ) Materialnummer 3842999894 3842999040
EQ 2/TR EQ 2/TR LS
b Q (mm) Spurbreite im 160; 240; 320; 400; 480; 640;
1 ) Quertransport 800
b L (mm) Spurbreite im 160; 240; 320; 400; 480
Längstransport
b Q
Kombinations- BG 1:
b Q x b L
(mm x mm) möglichkeiten 160 x 160; 240; 320
240 x 160: 240; 320; 400 5
320 x 160; 240; 320; 400
400 x 240; 320; 400; 480
480 x 320
BG 2:
480 x 400; 480
a 640 x 400; 480
800 x 400; 480
b L
AO Anbauort, Profil 0; 1; 2
0 = Profil 45x80
* 1 = Profil 45x100
* 2 = Profil 50x100
* = AO
28909 1) 2)
PN Pneumatikausrüstung 2 ; 3
1 = Zwischenstrecke mit Laufrolle: v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18
gilt bei a = 45 U (V) Spannung siehe Motordaten, S. 10-29ff
gilt bei a = 90 und b L = 240 mm f (Hz) Frequenz siehe Motordaten, S. 10-29ff
2 = Rollenstrecke: AT Motoranschluss S; K
gilt bei a = 90 und b L > 240 mm S = Kabel/Stecker
gilt bei a = 135 und b L ≥ 320 mm K = Klemmenkasten
3)
a (mm) Streckenabstand 45; 90 ; 135 3)
1) PN = 2: Hubstellung obere und mittlere Stellung
PN = 2 PN = 3
2) PN = 3: Hubstellung obere, mittlere und untere Stellung
a = 90 mm nur bei b L ≥ 240 mm; a = 135 mm nur bei b L ≥ 320 mm
3)
40793 40794
Technische Daten
Materialnummer 3842999894 3842999040
EQ 2/TR EQ 2/TR LS
Max. Gesamtmasse Werkstückträger m G kg 30 30
ESD ja ja
Baugröße BG BG 1; BG 2 BG 1; BG 2
Erforderlicher Druckluftanschluss p bar 4 ... 6 4 ... 6
Pneumatischer Steckanschluss Ø mm 6 6
