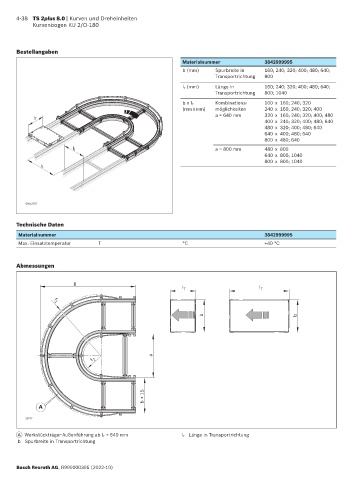

4-38 TS 2plus 8.0 | Kurven und Dreheinheiten
Kurvenbogen KU 2/O-180

Bestellangaben
Materialnummer 3842999995
b (mm) Spurbreite in 160; 240; 320; 400; 480; 640;
Transportrichtung 800
l T (mm) Länge in 160; 240; 320; 400; 480; 640;
Transportrichtung 800; 1040
b x l T Kombinations- 160 x 160; 240; 320
(mm x mm) möglichkeiten 240 x 160; 240; 320; 400
a = 640 mm 320 x 160; 240; 320; 400; 480
l T 400 x 240; 320; 400; 480; 640
480 x 320; 400; 480; 640
640 x 400; 480; 640
800 x 480; 640
b a = 800 mm 480 x 800
640 x 800; 1040
800 x 800; 1040
a

00012767

Technische Daten
Materialnummer 3842999995
Max. Einsatztemperatur T °C +40 °C

Abmessungen

g
l T l T

f 1

b b

a
f 2

b + 15

A

23747

A Werkstückträger-Außenführung ab l T = 640 mm l T Länge in Transportrichtung
b Spurbreite in Transportrichtung
