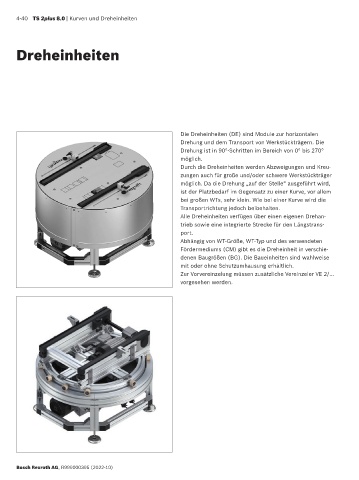

Page 324 - TS2plus_8

4-40 TS 2plus 8.0 | Kurven und Dreheinheiten

Dreheinheiten

Die Dreheinheiten (DE) sind Module zur horizontalen
Drehung und dem Transport von Werkstückträgern. Die
Drehung ist in 90°-Schritten im Bereich von 0° bis 270°
möglich.
Durch die Dreheinheiten werden Abzweigungen und Kreu-
zungen auch für große und/oder schwere Werkstückträger
möglich. Da die Drehung „auf der Stelle“ ausgeführt wird,
ist der Platzbedarf im Gegensatz zu einer Kurve, vor allem
bei großen WTs, sehr klein. Wie bei einer Kurve wird die
Transportrichtung jedoch beibehalten.
Alle Dreheinheiten verfügen über einen eigenen Drehan-
trieb sowie eine integrierte Strecke für den Längstrans-
port.
Abhängig von WT-Größe, WT-Typ und des verwendeten
Fördermediums (CM) gibt es die Dreheinheit in verschie-
denen Baugrößen (BG). Die Baueinheiten sind wahlweise
mit oder ohne Schutzumhausung erhältlich.
Zur Vorvereinzelung müssen zusätzliche Vereinzeler VE 2/...
vorgesehen werden.
