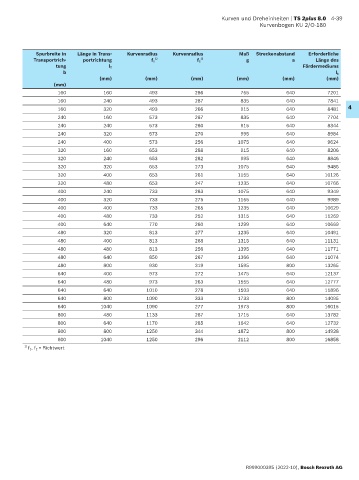

Kurven und Dreheinheiten | TS 2plus 8.0 4-39
Kurvenbogen KU 2/O-180

Spurbreite in Länge in Trans- Kurvenradius Kurvenradius Maß Streckenabstand Erforderliche
Transportrich- portrichtung f 1 1) f 2 1) g a Länge des
tung l T Fördermediums
b l k
(mm) (mm) (mm) (mm) (mm) (mm)
(mm)
160 160 493 286 755 640 7201
160 240 493 287 835 640 7841
160 320 493 266 915 640 8481 4
240 160 573 287 835 640 7704
240 240 573 280 915 640 8344
240 320 573 270 995 640 8984
240 400 573 256 1075 640 9624
320 160 653 288 915 640 8206
320 240 653 282 995 640 8846
320 320 653 273 1075 640 9486
320 400 653 261 1155 640 10126
320 480 653 247 1235 640 10766
400 240 733 283 1075 640 9349
400 320 733 275 1155 640 9989
400 400 733 265 1235 640 10629
400 480 733 252 1315 640 11269
400 640 770 260 1299 640 10669
480 320 813 277 1235 640 10491
480 400 813 268 1315 640 11131
480 480 813 256 1395 640 11771
480 640 850 267 1366 640 11074
480 800 930 319 1595 800 13265
640 400 973 272 1475 640 12137
640 480 973 263 1555 640 12777
640 640 1010 278 1503 640 11896
640 800 1090 333 1733 800 14095
640 1040 1090 277 1973 800 16015
800 480 1133 267 1715 640 13782
800 640 1170 285 1642 640 12732
800 800 1250 344 1872 800 14938
800 1040 1250 296 2112 800 16858
1) f 1 , f 2 = Richtwert

R999000395 (2022-10), Bosch Rexroth AG
