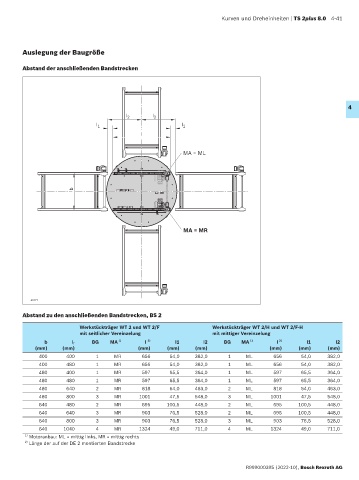

Kurven und Dreheinheiten | TS 2plus 8.0 4-41

Auslegung der Baugröße

Abstand der anschließenden Bandstrecken

4
l 2 l 2
l 1 l 1
l

MA = ML

b

MA = MR

40777
Abstand zu den anschließenden Bandstrecken, BS 2

Werkstückträger WT 2 und WT 2/F Werkstückträger WT 2/H und WT 2/F-H
mit seitlicher Vereinzelung mit mittiger Vereinzelung
2)
b l T BG MA 1) l l1 l2 BG MA 1) l l1 l2
2)
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
400 400 1 MR 656 54,0 382,0 1 ML 656 54,0 382,0
400 480 1 MR 656 54,0 382,0 1 ML 656 54,0 382,0
480 400 1 MR 597 65,5 364,0 1 ML 597 65,5 364,0
480 480 1 MR 597 65,5 364,0 1 ML 597 65,5 364,0
480 640 2 MR 818 54,0 463,0 2 ML 818 54,0 463,0
480 800 3 MR 1001 47,5 548,0 3 ML 1001 47,5 548,0
640 480 2 MR 695 100,5 448,0 2 ML 695 100,5 448,0
640 640 3 MR 903 76,5 528,0 2 ML 695 100,5 448,0
640 800 3 MR 903 76,5 528,0 3 ML 903 76,5 528,0
640 1040 4 MR 1324 49,0 711,0 4 ML 1324 49,0 711,0
1) Motoranbau: ML = mittig links, MR = mittig rechts
2) Länge der auf der DE 2 montierten Bandstrecke
