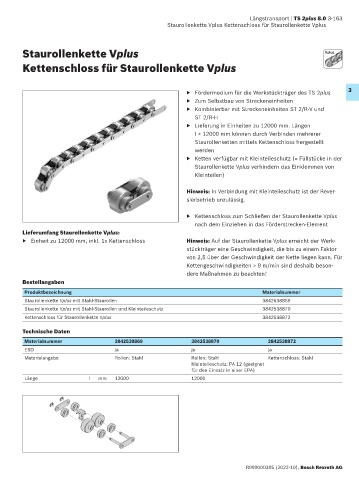

Page 255 - TS2plus_8

Längstransport | TS 2plus 8.0 3-163
Staurollenkette Vplus Kettenschloss für Staurollenkette Vplus

Staurollenkette Vplus Vplus

Kettenschloss für Staurollenkette Vplus

▶ Fördermedium für die Werkstückträger des TS 2plus 3
▶ Zum Selbstbau von Streckeneinheiten
▶ Kombinierbar mit Streckeneinheiten ST 2/R-V und
ST 2/R-H
▶ Lieferung in Einheiten zu 12000 mm. Längen
l > 12000 mm können durch Verbinden mehrerer
Staurollenketten mittels Kettenschloss hergestellt
werden
▶ Ketten verfügbar mit Kleinteileschutz (= Füllstücke in der
Staurollenkette Vplus verhindern das Einklemmen von
Kleinteilen)

Hinweis: In Verbindung mit Kleinteileschutz ist der Rever-
sierbetrieb unzulässig.

▶ Kettenschloss zum Schließen der Staurollenkette Vplus
nach dem Einziehen in das Förderstrecken-Element
Lieferumfang Staurollenkette Vplus:
▶ Einheit zu 12000 mm, inkl. 1x Kettenschloss Hinweis: Auf der Staurollenkette Vplus erreicht der Werk-
stückträger eine Geschwindigkeit, die bis zu einem Faktor
von 2,5 über der Geschwindigkeit der Kette liegen kann. Für
Kettengeschwindigkeiten > 9 m/min sind deshalb beson-
dere Maßnahmen zu beachten!
Bestellangaben

Produktbezeichnung Materialnummer
Staurollenkette Vplus mit Stahl-Staurollen 3842538869
Staurollenkette Vplus mit Stahl-Staurollen und Kleinteileschutz 3842538870
Kettenschloss für Staurollenkette Vplus 3842538872

Technische Daten
Materialnummer 3842538869 3842538870 3842538872
ESD ja ja ja
Materialangabe Rollen: Stahl Rollen: Stahl Kettenschloss: Stahl
Kleinteileschutz: PA 12 (geeignet
für den Einsatz in einer EPA)
Länge l mm 12000 12000

00130146 R999000395 (2022-10), Bosch Rexroth AG
