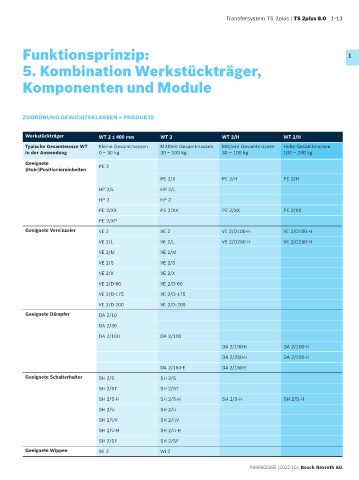

Transfersystem TS 2plus | TS 2plus 8.0 1-13

Funktionsprinzip: 1

5. Kombination Werkstückträger,

Komponenten und Module

ZUORDNUNG GEWICHTSKLASSEN – PRODUKTE

Werkstückträger WT 2 ≤ 400 mm WT 2 WT 2/H WT 2/H

Typische Gesamtmasse WT Kleine Gesamtmassen Mittlere Gesamtmassen Mittlere Gesamtmassen Hohe Gesamtmassen
in der Anwendung 0 ‒ 30 kg 30 ‒ 100 kg 30 ‒ 100 kg 100 ‒ 240 kg
Geeignete PE 2
(Hub-)Positioniereinheiten
PE 2/X PE 2/H PE 2/H
HP 2/L HP 2/L

HP 2 HP 2
PE 2/XX PE 2/XX PE 2/XX PE 2/XX
PE 2/XP
Geeignete Vereinzeler VE 2 VE 2 VE 2/D100-H VE 2/D100-H
VE 2/L VE 2/L VE 2/D250-H VE 2/D250-H
VE 2/M VE 2/M

VE 2/S VE 2/S
VE 2/X VE 2/X
VE 2/D-60 VE 2/D-60
VE 2/D-175 VE 2/D-175
VE 2/D-200 VE 2/D-200
Geeignete Dämpfer DA 2/10

DA 2/30
DA 2/100 DA 2/100
DA 2/100-H DA 2/100-H
DA 2/250-H DA 2/250-H
DA 2/150-E DA 2/150-E
Geeignete Schalterhalter SH 2/S SH 2/S

SH 2/ST SH 2/ST
SH 2/S-H SH 2/S-H SH 2/S-H SH 2/S-H
SH 2/U SH 2/U
SH 2/UV SH 2/UV
SH 2/U-H SH 2/U-H
SH 2/SF SH 2/SF
Geeignete Wippen WI 2 WI 2

R999000395 (2022-10), Bosch Rexroth AG
