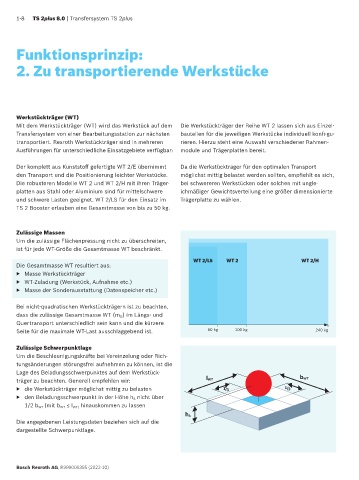

1-8 TS 2plus 8.0 | Transfersystem TS 2plus
Funktionsprinzip:
2. Zu transportierende Werkstücke
Werkstückträger (WT)
Mit dem Werkstückträger (WT) wird das Werkstück auf dem Die Werkstückträger der Reihe WT 2 lassen sich aus Einzel-
Transfersystem von einer Bearbeitungsstation zur nächsten bauteilen für die jeweiligen Werkstücke individuell konfi-gu-
transportiert. Rexroth Werkstückträger sind in mehreren rieren. Hierzu steht eine Auswahl verschiedener Rahmen-
Ausführungen für unterschiedliche Einsatzgebiete verfügbar: module und Trägerplatten bereit.
Der komplett aus Kunststoff gefertigte WT 2/E übernimmt Da die Werkstückträger für den optimalen Transport
den Transport und die Positionierung leichter Werkstücke. möglichst mittig belastet werden sollten, empfiehlt es sich,
Die robusteren Modelle WT 2 und WT 2/H mit ihren Träger- bei schwereren Werkstücken oder solchen mit ungle-
platten aus Stahl oder Aluminium sind für mittelschwere ichmäßiger Gewichtsverteilung eine größer dimensionierte
und schwere Lasten geeignet. WT 2/LS für den Einsatz im Trägerplatte zu wählen.
TS 2 Booster erlauben eine Gesamtmasse von bis zu 50 kg.
Zulässige Massen
Um die zulässige Flächenpressung nicht zu überschreiten,
ist für jede WT-Größe die Gesamtmasse WT beschränkt.
WT 2/LS WT 2 WT 2/H
Die Gesamtmasse WT resultiert aus:
▶ Masse Werkstückträger
▶ WT-Zuladung (Werkstück, Aufnahme etc.)
▶ Masse der Sonderausstattung (Datenspeicher etc.)
Bei nicht-quadratischen Werkstückträgern ist zu beachten,
dass die zulässige Gesamtmasse WT (m G ) im Längs- und
Quertransport unterschiedlich sein kann und die kürzere
Seite für die maximale WT-Last ausschlaggebend ist. 50 kg 100 kg 240 kg
Zulässige Schwerpunktlage
Um die Beschleunigungskräfte bei Vereinzelung oder Rich-
tungsänderungen störungsfrei aufnehmen zu können, ist die
Lage des Beladungsschwerpunktes auf dem Werkstück-
träger zu beachten. Generell empfehlen wir: l WT b WT
▶ die Werkstückträger möglichst mittig zu belasten 1 / 3 1 / 3
▶ den Beladungsschwerpunkt in der Höhe h S nicht über
1/2 b WT (mit b WT ≤ l WT) hinauskommen zu lassen
h S
Die angegebenen Leistungsdaten beziehen sich auf die
dargestellte Schwerpunktlage.
