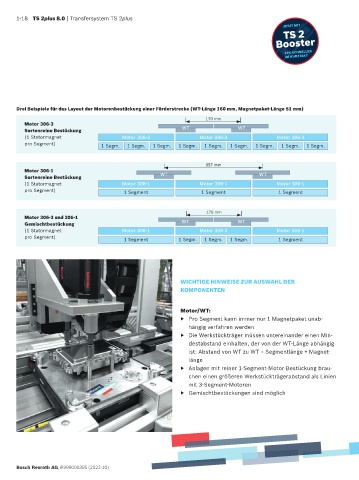

1-18 TS 2plus 8.0 | Transfersystem TS 2plus
JETZT MIT
TS 2
Booster

10X SCHNELLER
IM KURZTAKT

Drei Beispiele für das Layout der Motorenbestückung einer Förderstrecke (WT-Länge 160 mm, Magnetpaket-Länge 51 mm)
170 mm
Motor 306-3
Sortenreine Bestückung WT WT
(1 Statormagnet Motor 306-3 Motor 306-3 Motor 306-3
pro Segment) 1 Segm. 1 Segm. 1 Segm. 1 Segm. 1 Segm. 1 Segm. 1 Segm. 1 Segm. 1 Segm.

357 mm
Motor 306-1
Sortenreine Bestückung WT WT
(1 Statormagnet Motor 306-1 Motor 306-1 Motor 306-1
pro Segment) 1 Segment 1 Segment 1 Segment

170 mm
Motor 306-3 und 306-1
Gemischtbestückung WT WT
(1 Statormagnet Motor 306-1 Motor 306-3 Motor 306-1
pro Segment) 1 Segment 1 Segm. 1 Segm. 1 Segm. 1 Segment

WICHTIGE HINWEISE ZUR AUSWAHL DER
KOMPONENTEN

Motor/WT:
▶ Pro Segment kann immer nur 1 Magnetpaket unab-
hängig verfahren werden
▶ Die Werkstückträger müssen untereinander einen Min-
destabstand einhalten, der von der WT-Länge abhängig
ist: Abstand von WT zu WT = Segmentlänge + Magnet-
länge
▶ Anlagen mit reiner 1-Segment-Motor-Bestückung brau-
chen einen größeren Werkstückträgerabstand als Linien
mit 3-Segment-Motoren
▶ Gemischtbestückungen sind möglich
