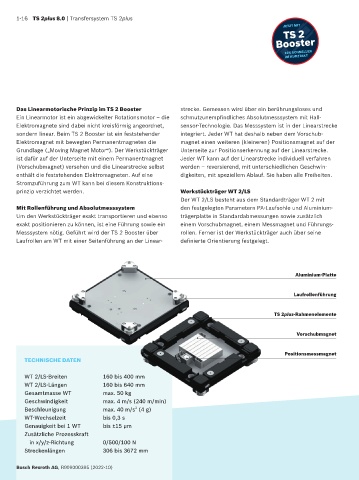

1-16 TS 2plus 8.0 | Transfersystem TS 2plus
JETZT MIT
TS 2
Booster

10X SCHNELLER
IM KURZTAKT

Das Linearmotorische Prinzip im TS 2 Booster strecke. Gemessen wird über ein berührungsloses und
Ein Linearmotor ist ein abgewickelter Rotationsmotor – die schmutzunempfindliches Absolutmesssystem mit Hall-
Elektromagnete sind dabei nicht kreisförmig angeordnet, sensor-Technologie. Das Messsystem ist in der Linearstrecke
sondern linear. Beim TS 2 Booster ist ein feststehender integriert. Jeder WT hat deshalb neben dem Vorschub-
Elektromagnet mit bewegten Permanentmagneten die magnet einen weiteren (kleineren) Positionsmagnet auf der
Grundlage („Moving Magnet Motor“). Der Werkstückträger Unterseite zur Positionserkennung auf der Linearstrecke.
ist dafür auf der Unterseite mit einem Permanentmagnet Jeder WT kann auf der Linearstrecke individuell verfahren
(Vorschubmagnet) versehen und die Linearstrecke selbst werden – reversierend, mit unterschiedlichen Geschwin-
enthält die feststehenden Elektromagneten. Auf eine digkeiten, mit speziellem Ablauf. Sie haben alle Freiheiten.
Stromzuführung zum WT kann bei diesem Konstruktions-
prinzip verzichtet werden. Werkstückträger WT 2/LS
Der WT 2/LS besteht aus dem Standardträger WT 2 mit
Mit Rollenführung und Absolutmesssystem den festgelegten Parametern PA-Laufsohle und Aluminium-
Um den Werkstückträger exakt transportieren und ebenso trägerplatte in Standardabmessungen sowie zusätzlich
exakt positionieren zu können, ist eine Führung sowie ein einem Vorschubmagnet, einem Messmagnet und Führungs-
Messsystem nötig. Geführt wird der TS 2 Booster über rollen. Ferner ist der Werkstückträger auch über seine
Laufrollen am WT mit einer Seitenführung an der Linear- definierte Orientierung festgelegt.

Aluminium-Platte

Laufrollenführung

TS 2plus-Rahmenelemente

Vorschubmagnet

Positionsmessmagnet
TECHNISCHE DATEN

WT 2/LS-Breiten 160 bis 400 mm
WT 2/LS-Längen 160 bis 640 mm
Gesamtmasse WT max. 50 kg
Geschwindigkeit max. 4 m/s (240 m/min)
Beschleunigung max. 40 m/s (4 g)
2
WT-Wechselzeit bis 0,3 s
Genauigkeit bei 1 WT bis ±15 µm
Zusätzliche Prozesskraft
in x/y/z-Richtung 0/500/100 N
Streckenlängen 306 bis 3672 mm
