Transfersystem TS 2plus | TS 2plus 8.0 1-9

1

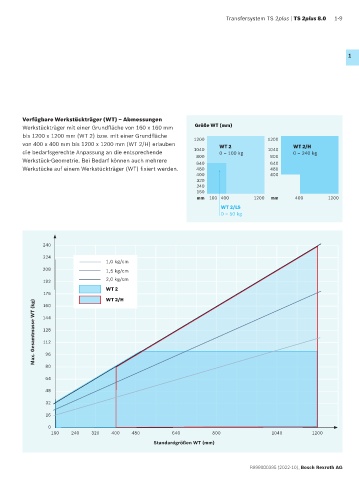

Verfügbare Werkstückträger (WT) – Abmessungen
Werkstückträger mit einer Grundfläche von 160 x 160 mm Größe WT (mm)
bis 1200 x 1200 mm (WT 2) bzw. mit einer Grundfläche 1200 1200
von 400 x 400 mm bis 1200 x 1200 mm (WT 2/H) erlauben WT 2 WT 2/H
die bedarfsgerechte Anpassung an die entsprechende 1040 0 – 100 kg 1040 0 – 240 kg
800
800
Werkstück-Geometrie. Bei Bedarf können auch mehrere 640 640
Werkstücke auf einem Werkstückträger (WT) fixiert werden. 480 480
400 400
320
240
160
mm 160 400 1200 mm 400 1200
WT 2/LS
0 – 50 kg

240
224
1,0 kg/cm
208 1,5 kg/cm

192 2,0 kg/cm
WT 2
176
WT 2/H
Max. Gesamtmasse WT (kg) 144
160

128
112
96

80

64
48

32
16

0
160 240 320 400 480 640 800 1040 1200
Standardgrößen WT (mm)

R999000395 (2022-10), Bosch Rexroth AG
