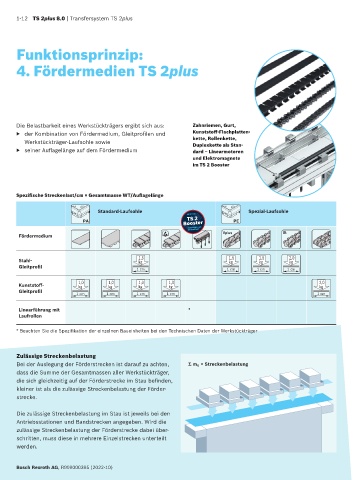

1-12 TS 2plus 8.0 | Transfersystem TS 2plus

Funktionsprinzip:

4. Fördermedien TS 2plus

Die Belastbarkeit eines Werkstückträgers ergibt sich aus: Zahnriemen, Gurt,
▶ der Kombination von Fördermedium, Gleitprofilen und Kunststoff-Flachplatten-
Werkstückträger-Laufsohle sowie kette, Rollenkette,
Duplexkette als Stan-
▶ seiner Auflagelänge auf dem Fördermedium dard – Linearmotoren
und Elektromagnete
im TS 2 Booster

Spezifische Streckenlast/cm = Gesamtmasse WT/Auflagelänge

Standard-Laufsohle Spezial-Laufsohle
JETZT MIT
TS 2
PA Booster PE
10X SCHNELLER
IM KURZTAKT
Fördermedium Vplus St

Stahl- 1,5 1,5 1,5 2,0
kg
kg
kg
kg
Gleitprofil 1 cm 1 cm 1 cm 1 cm
Kunststoff- 1,0 1,0 1,0 1,0 2,0
kg
kg
kg
kg
kg
Gleitprofil
1 cm 1 cm 1 cm 1 cm 1 cm
Linearführung mit *
Laufrollen
* Beachten Sie die Spezifikation der einzelnen Baueinheiten bei den Technischen Daten der Werkstückträger

Zulässige Streckenbelastung
Bei der Auslegung der Förderstrecken ist darauf zu achten, Σ m G = Streckenbelastung
dass die Summe der Gesamtmassen aller Werkstückträger,
die sich gleichzeitig auf der Förderstrecke im Stau befinden,
kleiner ist als die zulässige Streckenbelastung der Förder-
strecke.

Die zulässige Streckenbelastung im Stau ist jeweils bei den
Antriebsstationen und Bandstrecken angegeben. Wird die
zulässige Streckenbelastung der Förderstrecke dabei über-
schritten, muss diese in mehrere Einzelstrecken unterteilt
werden.
