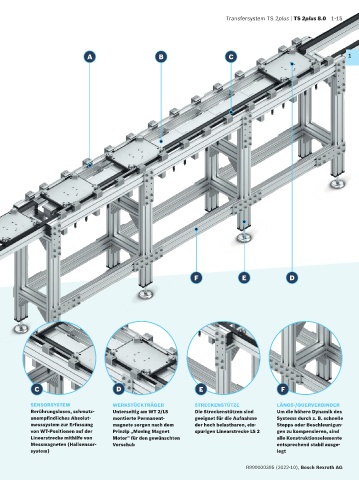

Transfersystem TS 2plus | TS 2plus 8.0 1-15
A B C 1
F E D
C D E F
SENSORSYSTEM WERKSTÜCKTRÄGER STRECKENSTÜTZE LÄNGS-/QUERVERBINDER
Berührungsloses, schmutz- Unterseitig am WT 2/LS Die Streckenstützen sind Um die höhere Dynamik des
unempfindliches Absolut- montierte Permanent- geeignet für die Aufnahme Systems durch z. B. schnelle
messsystem zur Erfassung magnete sorgen nach dem der hoch belastbaren, ein- Stopps oder Beschleunigun-
von WT-Positionen auf der Prinzip „Moving Magnet spurigen Linearstrecke LS 2 gen zu kompensieren, sind
Linearstrecke mithilfe von Motor“ für den gewünschten alle Konstruktionselemente
Messmagneten (Hallsensor- Vorschub entsprechend stabil ausge-
system) legt
