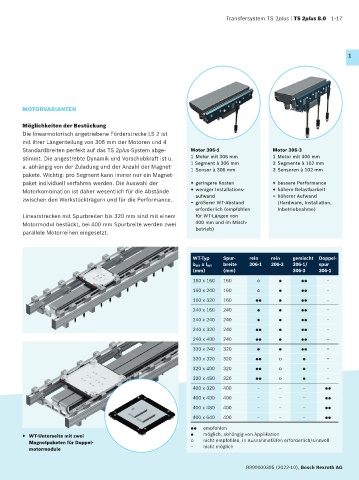

Transfersystem TS 2plus | TS 2plus 8.0 1-17

1

MOTORVARIANTEN

Möglichkeiten der Bestückung
Die linearmotorisch angetriebene Förderstrecke LS 2 ist
mit ihrer Längenteilung von 306 mm der Motoren und 4
Standardbreiten perfekt auf das TS 2plus-System abge- Motor 306-1 Motor 306-3
stimmt. Die angestrebte Dynamik und Vorschubkraft ist u. 1 Motor mit 306 mm 1 Motor mit 306 mm
a. abhängig von der Zuladung und der Anzahl der Magnet- 1 Segment à 306 mm 3 Segmente à 102 mm
3 Sensoren à 102 mm
1 Sensor à 306 mm
pakete. Wichtig: pro Segment kann immer nur ein Magnet-
paket individuell verfahren werden. Die Auswahl der + geringere Kosten + bessere Performance
Motorkombination ist daher wesentlich für die Abstände + weniger Installations- + höhere Belastbarkeit
zwischen den Werkstückträgern und für die Performance. aufwand − höherer Aufwand
(Hardware, Installation,
− größerer WT-Abstand
erforderlich (empfohlen Inbetriebnahme)
Linearstrecken mit Spurbreiten bis 320 mm sind mit einem für WT-Längen von
Motormodul bestückt, bei 400 mm Spurbreite werden zwei 400 mm und im Misch-
parallele Motorreihen eingesetzt. betrieb)

WT-Typ Spur- rein rein gemischt Doppel-
b WT x l WT breite 306-1 306-3 306-1/ spur
(mm) (mm) 306-3 306-1
160 x 160 160 ○ ● ●● −
160 x 240 160 ○ ● ●● −
160 x 320 160 ●● ● ●● −
240 x 160 240 ● ● ●● −
240 x 240 240 ● ● ●● −
240 x 320 240 ●● ● ●● −
240 x 400 240 ●● ● ●● −
320 x 240 320 ● ● ●● −
320 x 320 320 ●● ○ ● −

320 x 400 320 ●● ○ ● −
320 x 480 320 ●● ○ ● −
400 x 320 400 − − − ●●
400 x 400 400 − − − ●●
400 x 480 400 − − − ●●
400 x 640 400 − − − ●●
●● empfohlen
▶ WT-Unterseite mit zwei ● möglich, abhängig von Applikation
Magnetpaketen für Doppel- ○ nicht empfohlen, in Ausnahmefällen erforderlich/sinnvoll
motormodule − nicht möglich
