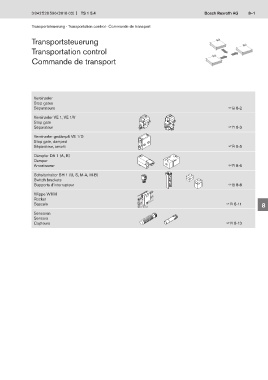

3 842 528 596 (2018-02) TS 1 5.4 Bosch Rexroth AG 8–1

Transportsteuerung · Transportation control · Commande de transport

Transportsteuerung

Transportation control

Commande de transport

Vereinzeler
Stop gates 1
Séparateurs  8-2

Vereinzeler VE 1, VE 1/V 2
Stop gate
Séparateur  8-3
3
Vereinzeler gedämpft VE 1/D
Stop gate, damped
Séparateur, amorti  8-5 4
Dämpfer DA 1 (A, B)
Damper 5
Amortisseur  8-6

Schalterhalter SH 1 (U, S, M-A, M-B) 6
Switch brackets
Supports d’interrupteur  8-8
00128697 7
Wippe WI/M
Rocker
Bascule  8-11 8
WI /M (TS 2)
WI /M (TS 1)
Sensoren
Sensors 9
Capteurs  8-13
WI /M (TS 2-H)
10

11

12

13

14

15

16

17
