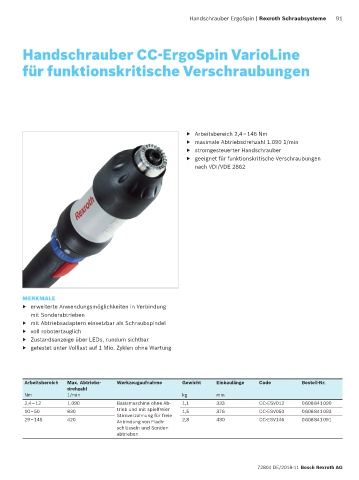

Page 91 - Schraubsysteme Bosch Rexroth Katalog

Handschrauber ErgoSpin | Rexroth Schraubsysteme 91

Handschrauber CC-ErgoSpin VarioLine

für funktionskritische Verschraubungen

▶ Arbeitsbereich 2,4 – 146 Nm
▶ maximale Abtriebsdrehzahl 1.090 1/min
▶ stromgesteuerter Handschrauber
▶ geeignet für funktionskritische Verschraubungen
nach VDI/VDE 2862

MERKMALE
▶ erweiterte Anwendungsmöglichkeiten in Verbindung
mit Sonderabtrieben
▶ mit Abtriebsadaptern einsetzbar als Schraubspindel
▶ voll robotertauglich
▶ Zustandsanzeige über LEDs, rundum sichtbar
▶ getestet unter Volllast auf 1 Mio. Zyklen ohne Wartung

Arbeits bereich Max. Abtriebs- Werkzeugaufnahme Gewicht Einbaulänge Code Bestell-Nr.
drehzahl
Nm 1/min kg mm
2,4 – 12 1.090 Basismaschine ohne Ab- 1,1 333 CC-ESV012 0 608 841 090
10 – 50 830 trieb und mit spiel freier 1,5 376 CC-ESV050 0 608 841 093
Stirnverzahnung für freie
29 – 146 420 Anbindung von Flach- 2,8 430 CC-ESV146 0 608 841 091
schlüsseln und Sonder-
abtrieben

72804 DE/2018-11 Bosch Rexroth AG
