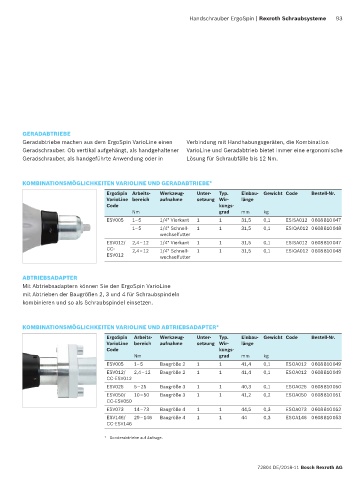

Handschrauber ErgoSpin | Rexroth Schraubsysteme 93

GERADABTRIEBE
Geradabtriebe machen aus dem ErgoSpin VarioLine einen Verbindung mit Handhabungs ge räten, die Kombination
Gerad schrau ber. Ob vertikal aufgehängt, als handgehaltener VarioLine und Ge radabtrieb bietet immer eine ergonomische
Geradschrau ber, als handgeführte Anwendung oder in Lösung für Schraub fälle bis 12 Nm.

KOMBINATIONSMÖGLICHKEITEN VARIOLINE UND GERADABTRIEBE*
ErgoSpin Arbeits- Werkzeug- Unter- Typ. Einbau- Gewicht Code Bestell-Nr.
VarioLine bereich aufnahme setzung Wir- länge
Code kungs-
Nm grad mm kg
ESV005 1– 5 1/4" Vierkant 1 1 31,5 0,1 ESISA012 0 608 810 047
1– 5 1/4" Schnell- 1 1 31,5 0,1 ESIQA012 0 608 810 048
wechselfutter
ESV012/ 2,4 – 12 1/4" Vierkant 1 1 31,5 0,1 ESISA012 0 608 810 047
CC- 2,4 – 12 1/4" Schnell- 1 1 31,5 0,1 ESIQA012 0 608 810 048
ESV012 wechselfutter

ABTRIEBSADAPTER
Mit Abtriebsadaptern können Sie den ErgoSpin VarioLine
mit Abtrieben der Bau größen 2, 3 und 4 für Schraubspindeln
kombinieren und so als Schraub spindel einsetzen.

KOMBINATIONSMÖGLICHKEITEN VARIOLINE UND ABTRIEBSADAPTER*
ErgoSpin Arbeits- Werkzeug- Unter- Typ. Einbau- Gewicht Code Bestell-Nr.
VarioLine bereich aufnahme setzung Wir- länge
Code kungs-
Nm grad mm kg
ESV005 1– 5 Baugröße 2 1 1 41,4 0,1 ESOA012 0 608 810 049
ESV012/ 2,4 – 12 Baugröße 2 1 1 41,4 0,1 ESOA012 0 608 810 049
CC-ESV012
ESV025 5 – 25 Baugröße 3 1 1 40,3 0,1 ESOA025 0 608 810 050
ESV050/ 10 – 50 Baugröße 3 1 1 41,2 0,2 ESOA050 0 608 810 051
CC-ESV050
ESV073 14 – 73 Baugröße 4 1 1 44,5 0,3 ESOA073 0 608 810 052
ESV146/ 29 – 146 Baugröße 4 1 1 44 0,3 ESOA146 0 608 810 053
CC-ESV146

* Sonderabtriebe auf Anfrage.

72804 DE/2018-11 Bosch Rexroth AG
