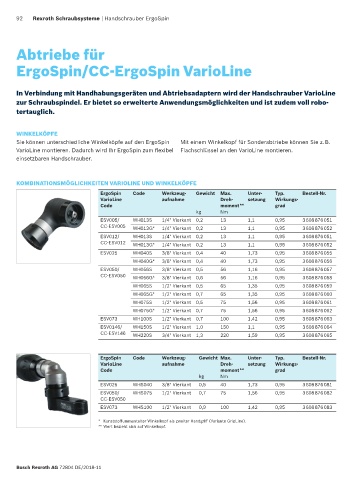

92 Rexroth Schraubsysteme | Handschrauber ErgoSpin

Abtriebe für

ErgoSpin/CC-ErgoSpin VarioLine

In Verbindung mit Handhabungsgeräten und Abtriebsadaptern wird der Handschrauber VarioLine
zur Schraubspindel. Er bietet so erweiterte Anwendungsmöglichkeiten und ist zudem voll robo-
tertauglich.

WINKELKÖPFE
Sie können unterschiedliche Winkelköpfe auf den ErgoSpin Mit einem Winkelkopf für Sonderabtriebe können Sie z. B.
VarioLine montieren. Dadurch wird Ihr ErgoSpin zum flexibel Flachschlüssel an den VarioLine montieren.
einsetzbaren Handschrauber.

KOMBINATIONSMÖGLICHKEITEN VARIOLINE UND WINKELKÖPFE
ErgoSpin Code Werkzeug- Gewicht Max. Unter- Typ. Bestell-Nr.
VarioLine aufnahme Dreh- setzung Wirkungs-
Code moment ** grad
kg Nm
ESV005/ WH013S 1/4" Vierkant 0,2 13 1,1 0,95 3 608 876 051
CC-ESV005 WH013G* 1/4" Vierkant 0,2 13 1,1 0,95 3 608 876 052
ESV012/ WH013S 1/4" Vierkant 0,2 13 1,1 0,95 3 608 876 051
CC-ESV012 WH013G* 1/4" Vierkant 0,2 13 1,1 0,95 3 608 876 052
ESV025 WH040S 3/8" Vierkant 0,4 40 1,73 0,95 3 608 876 055
WH040G* 3/8" Vierkant 0,4 40 1,73 0,95 3 608 876 056
ESV050/ WH056S 3/8" Vierkant 0,5 56 1,16 0,95 3 608 876 057
CC-ESV050 WH056G* 3/8" Vierkant 0,6 56 1,16 0,95 3 608 876 058
WH065S 1/2" Vierkant 0,5 65 1,35 0,95 3 608 876 059
WH065G* 1/2" Vierkant 0,7 65 1,35 0,95 3 608 876 060
WH075S 1/2" Vierkant 0,5 75 1,56 0,95 3 608 876 061
WH075G* 1/2" Vierkant 0,7 75 1,56 0,95 3 608 876 062
ESV073 WH100S 1/2" Vierkant 0,7 100 1,42 0,95 3 608 876 063
ESV0146/ WH150S 1/2" Vierkant 1,0 150 1,1 0,95 3 608 876 064
CC-ESV146 WH220S 3/4" Vierkant 1,3 220 1,59 0,95 3 608 876 065

ErgoSpin Code Werkzeug- Gewicht Max. Unter- Typ. Bestell-Nr.
VarioLine aufnahme Dreh- setzung Wirkungs-
Code moment ** grad
kg Nm
ESV025 WHS040 3/8" Vierkant 0,5 40 1,73 0,95 3 608 876 081
ESV050/ WHS075 1/2" Vierkant 0,7 75 1,56 0,95 3 608 876 082
CC-ESV050
ESV073 WHS100 1/2" Vierkant 0,9 100 1,42 0,95 3 608 876 083
* Kunststoffummantelter Winkelkopf als zweiter Handgriff (Variante GripLine).
** Wert bezieht sich auf Winkelkopf.
