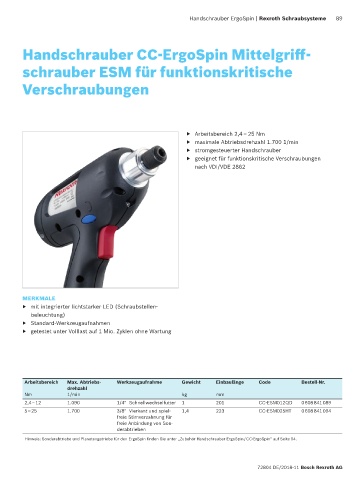

Handschrauber ErgoSpin | Rexroth Schraubsysteme 89
Handschrauber CC-ErgoSpin Mittelgriff-
schrauber ESM für funktionskritische
Verschraubungen
▶ Arbeitsbereich 2,4 – 25 Nm
▶ maximale Abtriebsdrehzahl 1.700 1/min
▶ stromgesteuerter Handschrauber
▶ geeignet für funktionskritische Verschraubungen
nach VDI/VDE 2862
MERKMALE
▶ mit integrierter lichtstarker LED (Schraubstellen-
beleuchtung)
▶ Standard-Werkzeugaufnahmen
▶ getestet unter Volllast auf 1 Mio. Zyklen ohne Wartung
Arbeits bereich Max. Abtriebs- Werkzeugaufnahme Gewicht Einbaulänge Code Bestell-Nr.
drehzahl
Nm 1/min kg mm
2,4 – 12 1.090 1/4" Schnellwechselfutter 1 201 CC-ESM012QD 0 608 841 089
5 – 25 1.700 3/8" Vierkant und spiel- 1,4 223 CC-ESM025HT 0 608 841 094
freie Stirnverzahnung für
freie Anbindung von Son-
derabtrieben
Hinweis: Sonderabtriebe und Planetengetriebe für den ErgoSpin finden Sie unter „Zubehör Handschrauber ErgoSpin / CC-ErgoSpin“ auf Seite 94.
72804 DE/2018-11 Bosch Rexroth AG
