90 Rexroth Schraubsysteme | Handschrauber ErgoSpin

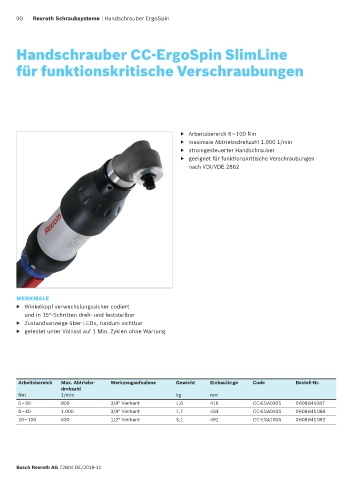

Handschrauber CC-ErgoSpin SlimLine
für funktionskritische Verschraubungen
▶ Arbeitsbereich 6 – 100 Nm
▶ maximale Abtriebsdrehzahl 1.000 1/min
▶ stromgesteuerter Handschrauber
▶ geeignet für funktionskritische Verschraubungen
nach VDI/VDE 2862
MERKMALE
▶ Winkelkopf verwechslungssicher codiert
und in 15°-Schritten dreh- und feststellbar
▶ Zustandsanzeige über LEDs, rundum sichtbar
▶ getestet unter Volllast auf 1 Mio. Zyklen ohne Wartung
Arbeits bereich Max. Abtriebs- Werkzeugaufnahme Gewicht Einbaulänge Code Bestell-Nr.
drehzahl
Nm 1/min kg mm
6 – 30 800 3/8" Vierkant 1,6 416 CC-ESA030S 0 608 841087
8 – 40 1.000 3/8" Vierkant 1,7 434 CC-ESA040S 0 608 841 088
20 – 100 630 1/2" Vierkant 3,1 492 CC-ESA100S 0 608 841 092
Bosch Rexroth AG 72804 DE/2018-11
