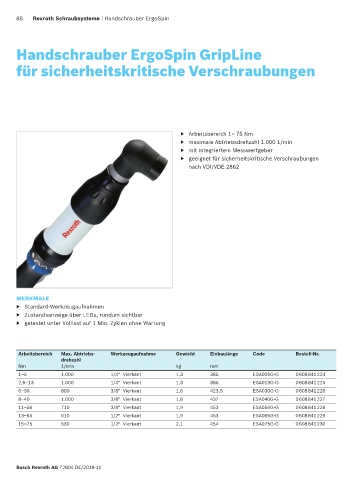

Page 86 - Schraubsysteme Bosch Rexroth Katalog
P. 86
86 Rexroth Schraubsysteme | Handschrauber ErgoSpin
Handschrauber ErgoSpin GripLine
für sicherheitskritische Verschraubungen
▶ Arbeitsbereich 1– 75 Nm
▶ maximale Abtriebsdrehzahl 1.000 1/min
▶ mit integriertem Messwertgeber
▶ geeignet für sicherheitskritische Verschraubungen
nach VDI/VDE 2862
MERKMALE
▶ Standard-Werkzeugaufnahmen
▶ Zustandsanzeige über LEDs, rundum sichtbar
▶ getestet unter Volllast auf 1 Mio. Zyklen ohne Wartung
Arbeits bereich Max. Abtriebs- Werkzeugaufnahme Gewicht Einbaulänge Code Bestell-Nr.
drehzahl
Nm 1/min kg mm
1–5 1.000 1/4" Vierkant 1,3 385 ESA005G-G 0 608 841 224
2,6–13 1.000 1/4" Vierkant 1,3 385 ESA013G-G 0 608 841 225
6–30 800 3/8" Vierkant 1,6 423,5 ESA030G-G 0 608 841 226
8–40 1.000 3/8" Vierkant 1,8 437 ESA040G-G 0 608 841 227
11–56 710 3/8" Vierkant 1,9 453 ESA056G-G 0 608 841 228
13–65 610 1/2" Vierkant 1,9 453 ESA065G-G 0 608 841 229
15–75 530 1/2" Vierkant 2,1 454 ESA075G-G 0 608 841 230
Bosch Rexroth AG 72804 DE/2018-11
