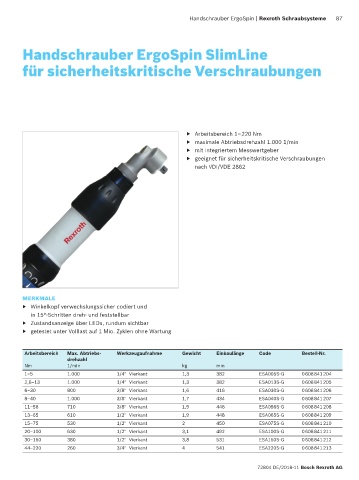

Page 87 - Schraubsysteme Bosch Rexroth Katalog

Handschrauber ErgoSpin | Rexroth Schraubsysteme 87

Handschrauber ErgoSpin SlimLine

für sicherheitskritische Verschraubungen

▶ Arbeitsbereich 1–220 Nm
▶ maximale Abtriebsdrehzahl 1.000 1/min
▶ mit integriertem Messwertgeber
▶ geeignet für sicherheitskritische Verschraubungen
nach VDI/VDE 2862

MERKMALE
▶ Winkelkopf verwechslungssicher codiert und
in 15°-Schritten dreh- und feststellbar
▶ Zustandsanzeige über LEDs, rundum sichtbar
▶ getestet unter Volllast auf 1 Mio. Zyklen ohne Wartung

Arbeits bereich Max. Abtriebs- Werkzeugaufnahme Gewicht Einbaulänge Code Bestell-Nr.
drehzahl
Nm 1/min kg mm
1–5 1.000 1/4" Vierkant 1,3 382 ESA005S-G 0 608 841 204
2,6–13 1.000 1/4" Vierkant 1,3 382 ESA013S-G 0 608 841 205
6–30 800 3/8" Vierkant 1,6 416 ESA030S-G 0 608 841 206
8–40 1.000 3/8" Vierkant 1,7 434 ESA040S-G 0 608 841 207
11–56 710 3/8" Vierkant 1,9 446 ESA056S-G 0 608 841 208
13–65 610 1/2" Vierkant 1,9 448 ESA065S-G 0 608 841 209
15–75 530 1/2" Vierkant 2 450 ESA075S-G 0 608 841 210
20–100 630 1/2" Vierkant 3,1 492 ESA100S-G 0 608 841 211
30–150 380 1/2" Vierkant 3,8 531 ESA150S-G 0 608 841 212
44–220 260 3/4" Vierkant 4 541 ESA220S-G 0 608 841 213

72804 DE/2018-11 Bosch Rexroth AG
