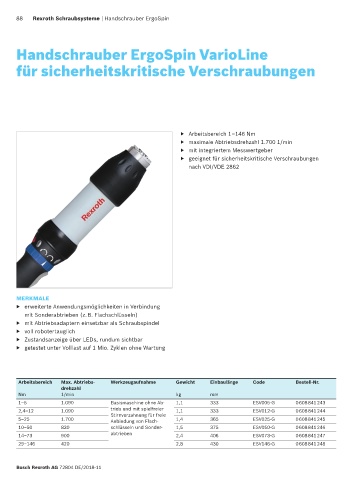

Page 88 - Schraubsysteme Bosch Rexroth Katalog
P. 88
88 Rexroth Schraubsysteme | Handschrauber ErgoSpin
Handschrauber ErgoSpin VarioLine
für sicherheitskritische Verschraubungen
▶ Arbeitsbereich 1–146 Nm
▶ maximale Abtriebsdrehzahl 1.700 1/min
▶ mit integriertem Messwertgeber
▶ geeignet für sicherheitskritische Verschraubungen
nach VDI/VDE 2862
MERKMALE
▶ erweiterte Anwendungsmöglichkeiten in Verbindung
mit Sonderabtrieben (z. B. Flachschlüsseln)
▶ mit Abtriebsadaptern einsetzbar als Schraubspindel
▶ voll robotertauglich
▶ Zustandsanzeige über LEDs, rundum sichtbar
▶ getestet unter Volllast auf 1 Mio. Zyklen ohne Wartung
Arbeits bereich Max. Abtriebs- Werkzeugaufnahme Gewicht Einbaulänge Code Bestell-Nr.
drehzahl
Nm 1/min kg mm
1–5 1.090 Basismaschine ohne Ab- 1,1 333 ESV005-G 0 608 841 243
2,4–12 1.090 trieb und mit spiel freier 1,1 333 ESV012-G 0 608 841 244
Stirnverzahnung für freie
5–25 1.700 Anbindung von Flach- 1,4 365 ESV025-G 0 608 841 245
10–50 830 schlüsseln und Sonder- 1,5 375 ESV050-G 0 608 841 246
14–73 900 abtrieben 2,4 406 ESV073-G 0 608 841 247
29–146 420 2,8 430 ESV146-G 0 608 841 248
Bosch Rexroth AG 72804 DE/2018-11
