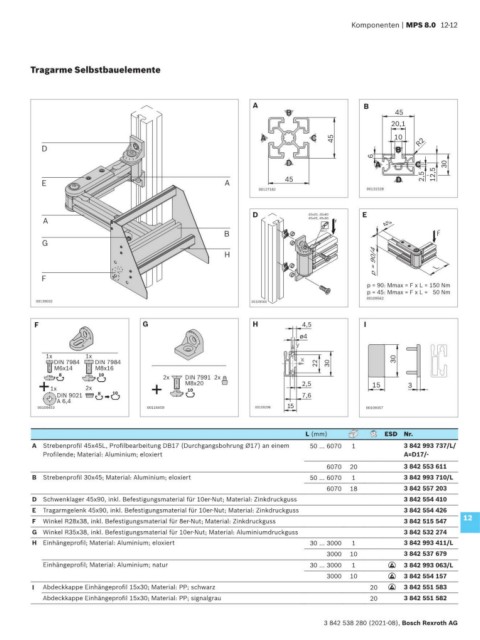

Komponenten | MPS 8.0 12-12

Tragarme Selbstbauelemente

A B
B 45
20,1
A C 45 10 R2
D B
6
D A C 30

E A 45 D 2,5 12,5
00127182 00131528

D 40x40, 40x80 E
A 45x45, 45x90 F 45
B D17 F
G
H p = 90/4

A = 2,0 cm 2 8 L
F l x = 2,0 cm 4
l y = 0,5 cm 4 p = 90: Mmax = F x L = 150 Nm
W x = 2,7 cm 3 p = 45: Mmax = F x L = 50 Nm
00139032 W y = 0,3 cm 3 00109562
00109560
m = 0,6 kg/m
00109560
F G H 4,5 I
ø4
y
1x 1x
DIN 7984 DIN 7984 x 22 30 30
M6x14 M8x16
8 10 2x DIN 7991 2x
M8x20 2,5 15 3
1x 2x 10
DIN 9021 8 10 7,6
A 6,4
00109453 00116459 00109298 15 00109357

L (mm) ESD Nr.
A Strebenprofil 45x45L, Profilbearbeitung DB17 (Durchgangsbohrung Ø17) an einem 50 ... 6070 1 3 842 993 737/L/
Profilende; Material: Aluminium; eloxiert 00109298 A=D17/-
6070 20 3 842 553 611
B Strebenprofil 30x45; Material: Aluminium; eloxiert 50 ... 6070 1 3 842 993 710/L
6070 18 3 842 557 203
D Schwenklager 45x90, inkl. Befestigungsmaterial für 10er-Nut; Material: Zinkdruckguss 3 842 554 410
E Tragarmgelenk 45x90, inkl. Befestigungsmaterial für 10er-Nut; Material: Zinkdruckguss 3 842 554 426
F Winkel R28x38, inkl. Befestigungsmaterial für 8er-Nut; Material: Zinkdruckguss 3 842 515 547 12
G Winkel R35x38, inkl. Befestigungsmaterial für 10er-Nut; Material: Aluminiumdruckguss 3 842 532 274
H Einhängeprofil; Material: Aluminium; eloxiert 30 ... 3000 1 3 842 993 411/L
3000 10 3 842 537 679
Einhängeprofil; Material: Aluminium; natur 30 ... 3000 1 3 842 993 063/L
ESD
3000 10 3 842 554 157
ESD
I Abdeckkappe Einhängeprofil 15x30; Material: PP; schwarz 20 3 842 551 583
ESD
Abdeckkappe Einhängeprofil 15x30; Material: PP; signalgrau 20 3 842 551 582

3 842 538 280 (2021-08), Bosch Rexroth AG
