Komponenten | MPS 8.0 12-14

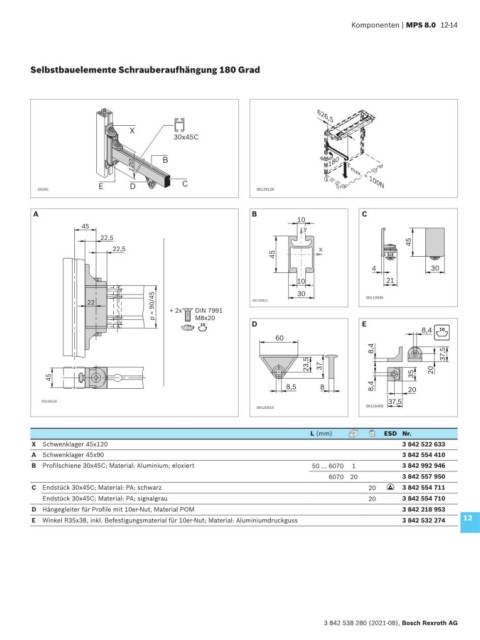

Selbstbauelemente Schrauberaufhängung 180 Grad

X 626,5
30x45C

120 B 180 Fmax. = 100N

E D C
34245 00139128

A B C
A = 4,4 cm 2 10
45 l x = 10,3 cm 4 y
22,5 l y = 5,6 cm 4
W x = 4,2 cm 3 45
22,5 W y = 3,7 cm 3 x
m = 1,2 kg/m 45
4 30
10 21
p = 90/45 + 2x DIN 7991
22 00120911 00120911 30 00110936
M8x20
10 D E
8,4 10
60
8,4 37,5
23,5 37 20

45 35
8,5 8 8,4 20

00139126 37,5
00116458
00120915
L (mm) ESD Nr.
X Schwenklager 45x120 3 842 522 633
A Schwenklager 45x90 3 842 554 410
B Profilschiene 30x45C; Material: Aluminium; eloxiert 50 ... 6070 1 3 842 992 946
6070 20 3 842 557 950
C Endstück 30x45C; Material: PA; schwarz 20 ESD 3 842 554 711
Endstück 30x45C; Material: PA; signalgrau 20 3 842 554 710
D Hängegleiter für Profile mit 10er-Nut, Material POM 3 842 218 953
E Winkel R35x38, inkl. Befestigungsmaterial für 10er-Nut; Material: Aluminiumdruckguss 3 842 532 274 12

3 842 538 280 (2021-08), Bosch Rexroth AG
