12-11 MPS 8.0 | Komponenten

A = 2,0 cm 2 8
l x = 2,0 cm 4
=

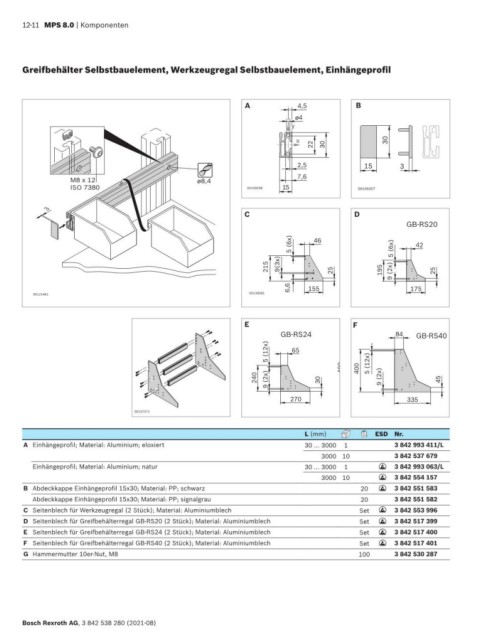

Greifbehälter Selbstbauelement, Werkzeugregal Selbstbauelement, Einhängeprofil
0,5 cm 4
l y
W x = 2,7 cm 3
W y = 0,3 cm 3
m = 0,6 kg/m
A 4,5 B
ø4
y
x 30
22 30

2,5 15 3
7,6
M8 x 12 ø8,4
ISO 7380 00109298 15 00109357

3
C D
GB-RS40
GB-RS20
GB-RS24
GB-RS20 GB-RS24 84 84 GB-RS40
00109298
5 (6x) 5 (6x) 46 46 5 (6x) 5 (6x) 42 42 5 (12x) 5 (12x) 65 65 5 (12x) 5 (12x)
215 9(3x) 215 9(3x) 25 25 195 9 (2x) 195 9 (2x) 25 25 240 9 (2x) 240 9 (2x) 30 30 400 400 9 (2x) 9 (2x) 45 45

6,6 6,6 155 155 175 175 270 270 335 335
00121461 0013908100139081

E F
GB-RS20 GB-RS24 84 84 GB-RS40
GB-RS24
GB-RS20
GB-RS40
5 (6x) 5 (6x) 46 46 5 (6x) 5 (6x) 42 42 5 (12x) 5 (12x) 65 65 5 (12x) 5 (12x)

215 9(3x) 215 9(3x) 25 25 195 9 (2x) 195 9 (2x) 25 25 240 9 (2x) 240 9 (2x) 30 30 400 400 9 (2x) 9 (2x) 45 45

6,6 6,6 155 155 175 175 270 270 335 335
00139081 00139081
00137571
00137571
L (mm) ESD Nr.
A Einhängeprofil; Material: Aluminium; eloxiert 30 ... 3000 1 3 842 993 411/L
3000 10 3 842 537 679
Einhängeprofil; Material: Aluminium; natur 30 ... 3000 1 3 842 993 063/L
ESD
3000 10 3 842 554 157
ESD
B Abdeckkappe Einhängeprofil 15x30; Material: PP; schwarz 20 3 842 551 583
ESD
Abdeckkappe Einhängeprofil 15x30; Material: PP; signalgrau 20 3 842 551 582
C Seitenblech für Werkzeugregal (2 Stück); Material: Aluminiumblech Set 3 842 553 996
ESD
D Seitenblech für Greifbehälterregal GB-RS20 (2 Stück); Material: Aluminiumblech Set 3 842 517 399
ESD
E Seitenblech für Greifbehälterregal GB-RS24 (2 Stück); Material: Aluminiumblech Set 3 842 517 400
ESD
F Seitenblech für Greifbehälterregal GB-RS40 (2 Stück); Material: Aluminiumblech Set 3 842 517 401
ESD
G Hammermutter 10er-Nut, M8 100 3 842 530 287

Bosch Rexroth AG, 3 842 538 280 (2021-08)
