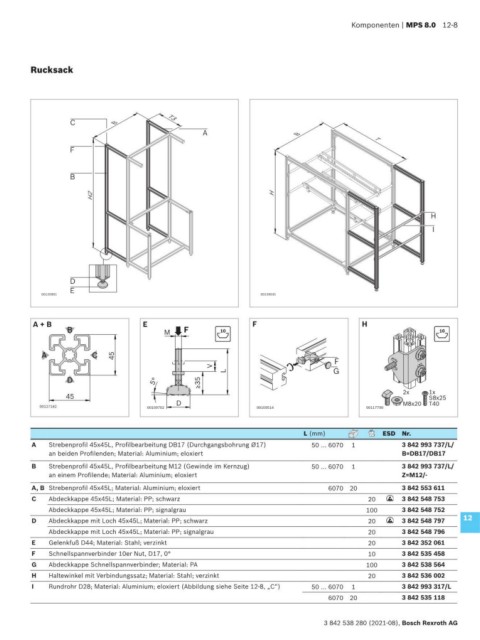

Page 193 - MPS_8_0_DE_2021_08_web

Komponenten | MPS 8.0 12-8

Rucksack

T3
C B
A B
T
F

B
H2 H

H
I

D
E
00120901 00139031

A + B E F H
B M F 10 10

A C 45
V F
L G
D 5° ≥35

45 2x 1x
S8x25
D M8x20 T40
00127182 00109702 00109514 00117790
L (mm) ESD Nr.
A Strebenprofil 45x45L, Profilbearbeitung DB17 (Durchgangsbohrung Ø17) 50 ... 6070 1 3 842 993 737/L/
an beiden Profilenden; Material: Aluminium; eloxiert B=DB17/DB17
B Strebenprofil 45x45L, Profilbearbeitung M12 (Gewinde im Kernzug) 50 ... 6070 1 3 842 993 737/L/
an einem Profilende; Material: Aluminium; eloxiert Z=M12/-
A, B Strebenprofil 45x45L; Material: Aluminium; eloxiert 6070 20 3 842 553 611
C Abdeckkappe 45x45L; Material: PP; schwarz 20 3 842 548 753
ESD
Abdeckkappe 45x45L; Material: PP; signalgrau 100 3 842 548 752
D Abdeckkappe mit Loch 45x45L; Material: PP; schwarz 20 3 842 548 797 12
ESD
Abdeckkappe mit Loch 45x45L; Material: PP; signalgrau 20 3 842 548 796
E Gelenkfuß D44; Material: Stahl; verzinkt 20 3 842 352 061
F Schnellspannverbinder 10er Nut, D17, 0° 10 3 842 535 458
G Abdeckkappe Schnellspannverbinder; Material: PA 100 3 842 538 564
H Haltewinkel mit Verbindungssatz; Material: Stahl; verzinkt 20 3 842 536 002
I Rundrohr D28; Material: Aluminium; eloxiert (Abbildung siehe Seite 12-8, „C“) 50 ... 6070 1 3 842 993 317/L
6070 20 3 842 535 118

3 842 538 280 (2021-08), Bosch Rexroth AG
