12-13 MPS 8.0 | Komponenten

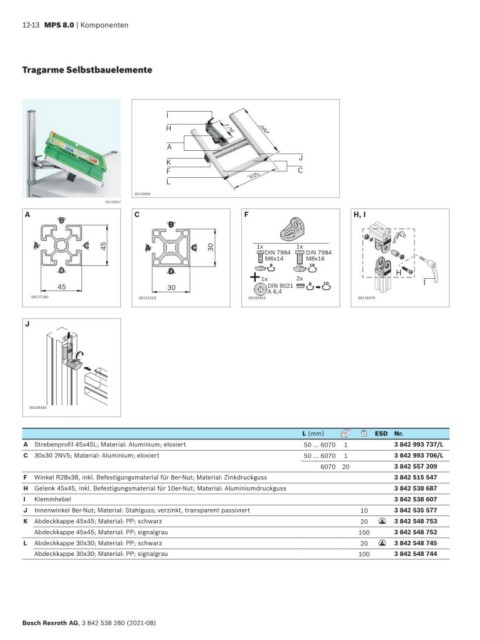

Tragarme Selbstbauelemente

I
H 176 390

A
K J
F 325 C
L

00120958
00120957
A C F H, I
B
B

A C 45 A C 30 1x 1x
DIN 7984
M8x16
M6x14 DIN 7984
8 10
D D H
1x 2x I
45 30 DIN 9021 8 10
A 6,4
00127182 00131519 00109453 00116470
J

00109393

L (mm) ESD Nr.
A Strebenprofil 45x45L; Material: Aluminium; eloxiert 50 ... 6070 1 3 842 993 737/L
C 30x30 2NVS; Material: Aluminium; eloxiert 50 ... 6070 1 3 842 993 706/L
6070 20 3 842 557 209
F Winkel R28x38, inkl. Befestigungsmaterial für 8er-Nut; Material: Zinkdruckguss 3 842 515 547
H Gelenk 45x45, inkl. Befestigungsmaterial für 10er-Nut; Material: Aluminiumdruckguss 3 842 538 687
I Klemmhebel 3 842 538 607
J Innenwinkel 8er-Nut; Material: Stahlguss; verzinkt, transparent passiviert 10 3 842 535 577
K Abdeckkappe 45x45; Material: PP; schwarz 20 3 842 548 753
ESD
Abdeckkappe 45x45; Material: PP; signalgrau 100 3 842 548 752
L Abdeckkappe 30x30; Material: PP; schwarz 20 3 842 548 745
ESD
Abdeckkappe 30x30; Material: PP; signalgrau 100 3 842 548 744

Bosch Rexroth AG, 3 842 538 280 (2021-08)
