Komponenten | MPS 8.0 12-10

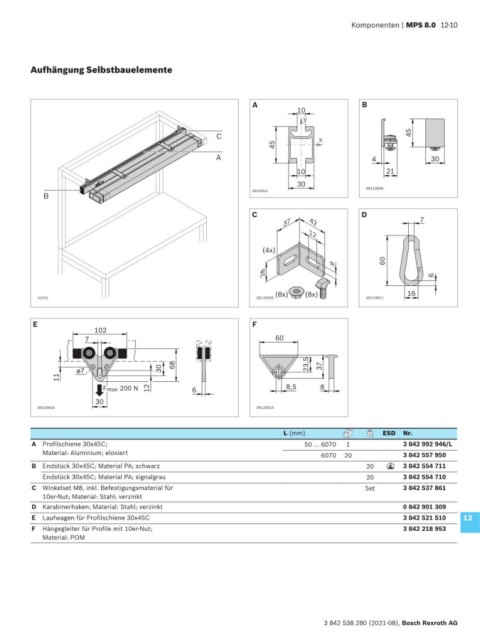

Aufhängung Selbstbauelemente

A B
A = 4,4 cm 2 10
l x = 10,3 cm 4 y
l y = 5,6 cm 4
W x = 4,2 cm 3 45
C
W y = 3,7 cm 3 x
m = 1,2 kg/m 45
A 4 30
10 21
30
00120911 00120911 00110936
B
C D
37 42 7
12
(4x)
9 60
28 6

(8x) (8x) 16
31576 00126555 00119911

E F
102
7 60

ø7 30 68 23,5 37
11
Fmax 200 N 12 6 8,5 8
30
00119910 00120915

L (mm) ESD Nr.
A Profilschiene 30x45C; 50 ... 6070 1 3 842 992 946/L
Material: Aluminium; eloxiert 6070 20 3 842 557 950
B Endstück 30x45C; Material PA; schwarz 20 3 842 554 711
ESD
Endstück 30x45C; Material PA; signalgrau 20 3 842 554 710
C Winkelset M8, inkl. Befestigungsmaterial für Set 3 842 537 861
10er-Nut; Material: Stahl; verzinkt
D Karabinerhaken; Material: Stahl; verzinkt 0 842 901 309
E Laufwagen für Profilschiene 30x45C 3 842 521 510 12
F Hängegleiter für Profile mit 10er-Nut; 3 842 218 953
Material: POM

3 842 538 280 (2021-08), Bosch Rexroth AG
