Page 202 - MPS_8_0_DE_2021_08_web

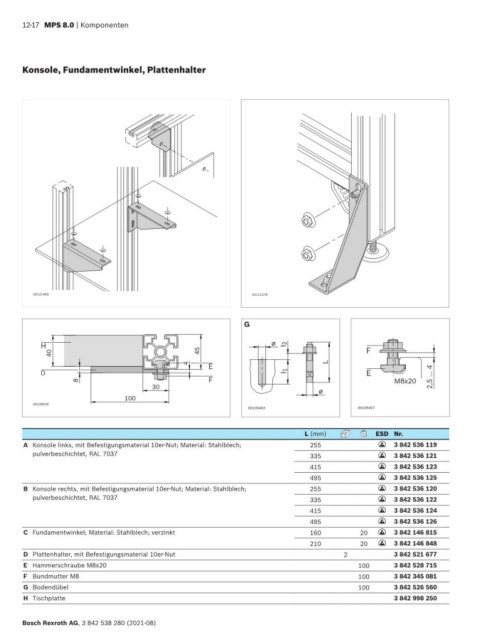

12-17 MPS 8.0 | Komponenten

Konsole, Fundamentwinkel, Plattenhalter

00121460 00111378

G

H ø l2
40 45 F
4 E L
D l1 E
8 F M8x20 2,5 ... 4
30
ø
100
00139030
00109463 00109457
L (mm) ESD Nr.
A Konsole links, mit Befestigungsmaterial 10er-Nut; Material: Stahlblech; 255 ESD 3 842 536 119
pulverbeschichtet, RAL 7037 335 3 842 536 121
ESD
415 3 842 536 123
ESD
495 ESD 3 842 536 125
B Konsole rechts, mit Befestigungsmaterial 10er-Nut; Material: Stahlblech; 255 3 842 536 120
ESD
pulverbeschichtet, RAL 7037 335 ESD 3 842 536 122
415 3 842 536 124
ESD
495 3 842 536 126
ESD
C Fundamentwinkel; Material: Stahlblech; verzinkt 160 20 ESD 3 842 146 815
210 20 3 842 146 848
ESD
D Plattenhalter, mit Befestigungsmaterial 10er-Nut 2 3 842 521 677
E Hammerschraube M8x20 100 3 842 528 715
F Bundmutter M8 100 3 842 345 081
G Bodendübel 100 3 842 526 560
H Tischplatte 3 842 998 250

Bosch Rexroth AG, 3 842 538 280 (2021-08)
