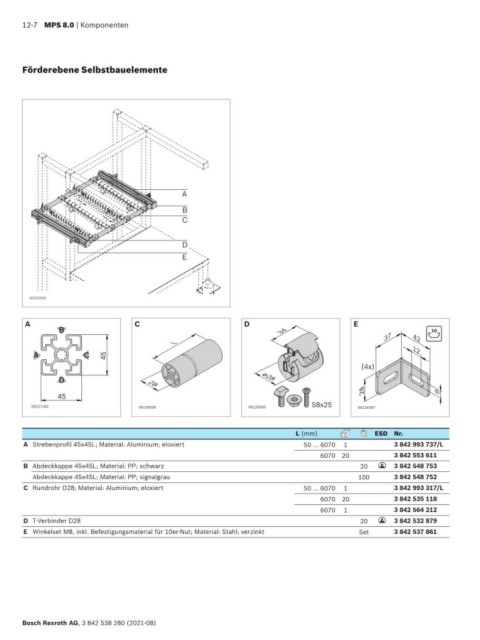

12-7 MPS 8.0 | Komponenten
Förderebene Selbstbauelemente
A
B
C
D
E
00125016
A C D E
B 34 10
37 42
L
12
A C 45
(4x)
D 28 ø28
28 9
45
00127182 00120036 00125030 S8x25 00126587
L (mm) ESD Nr.
A Strebenprofil 45x45L; Material: Aluminium; eloxiert 50 ... 6070 1 3 842 993 737/L
6070 20 3 842 553 611
B Abdeckkappe 45x45L; Material: PP; schwarz 20 3 842 548 753
ESD
Abdeckkappe 45x45L; Material: PP; signalgrau 100 3 842 548 752
C Rundrohr D28; Material: Aluminium; eloxiert 50 ... 6070 1 3 842 993 317/L
6070 20 3 842 535 118
6070 1 3 842 564 212
D T-Verbinder D28 20 3 842 532 879
ESD
E Winkelset M8, inkl. Befestigungsmaterial für 10er-Nut; Material: Stahl; verzinkt Set 3 842 537 861
Bosch Rexroth AG, 3 842 538 280 (2021-08)
